Pásové dopravníky

Rychlé a ekonomické řešení přepravy kusových produktů.

Pásové dopravníky jsou strojními zařízeními k přepravě kusových produktů na potřebnou vzdálenost s využitím v různých odvětvích průmyslu. Vyrábíme je ze základního rámu, hnacího a hnaného válce, podpěrného plechu a dopravníkového pásu. Pásové dopravníky vyrábíme ve dvou variantách. první varianta je z hliníkového konstrukčního systému a druhá varianta je kompletně z nerezových dílů  a materiálů určených pro potravinářství a farmacii. Možno vyrobit ve variantě splňující hygienické provedení EHEDG.

Produktový list hliníkových pásových dopravníků ke stažení [pdf]
Produktový list nerezových pásových dopravníků ke stažení [pdf]
Formulář konfigurace pásového dopravníku [pdf]

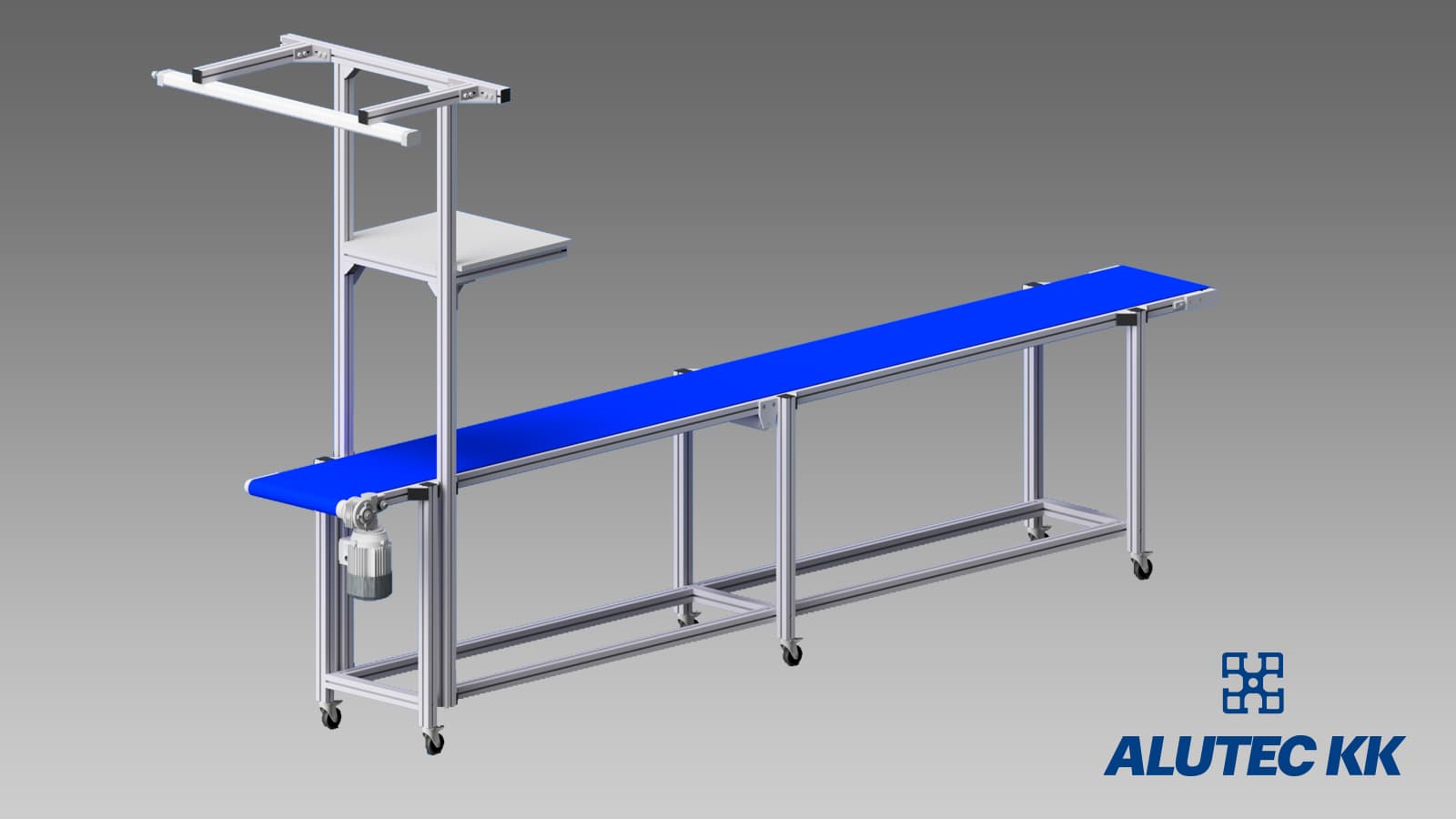

Hliníkové pásové dopravníky přímé

Nerezové pásové
dopravníky přímé

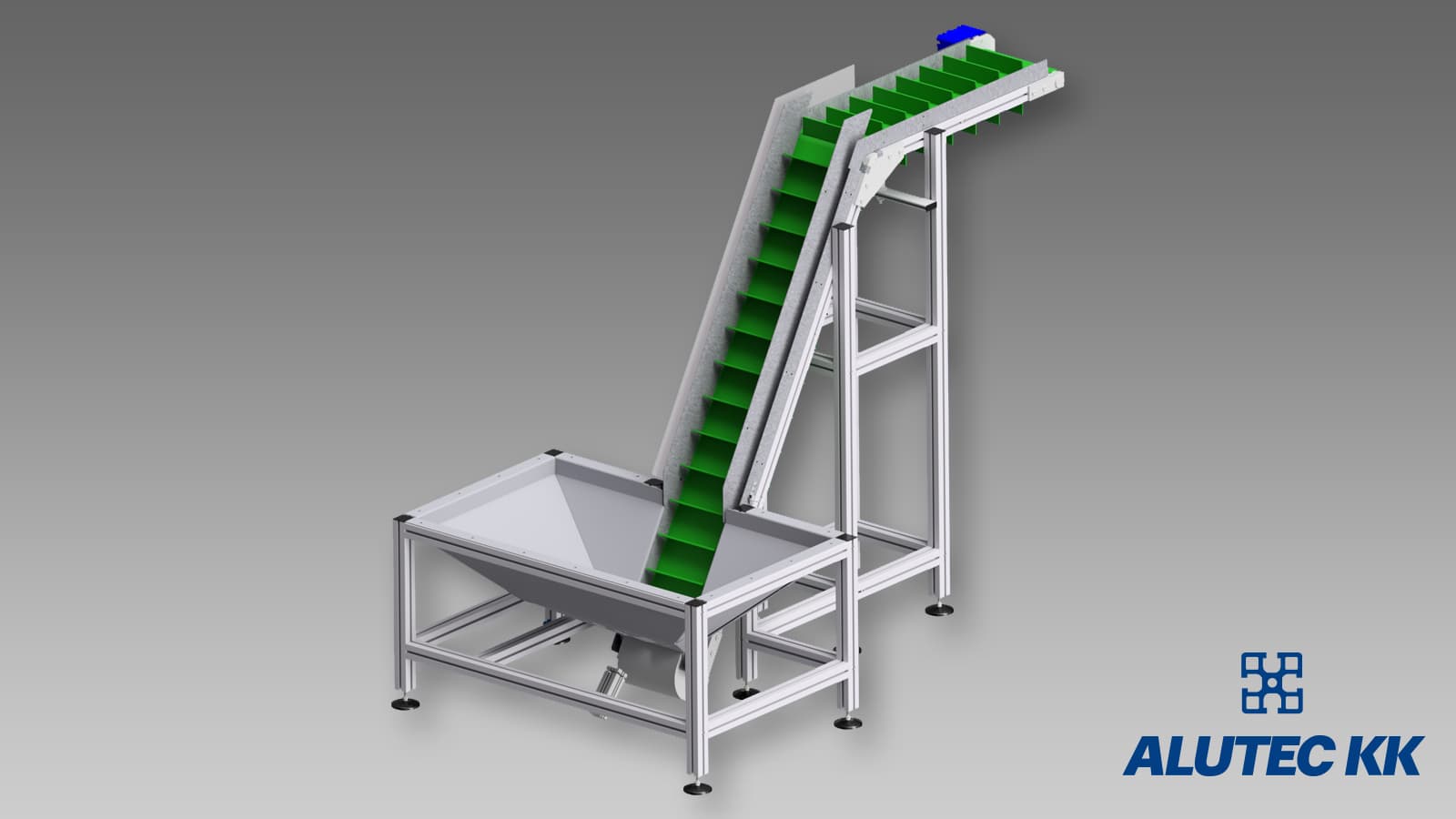

Hliníkové pásové dopravníky lomené

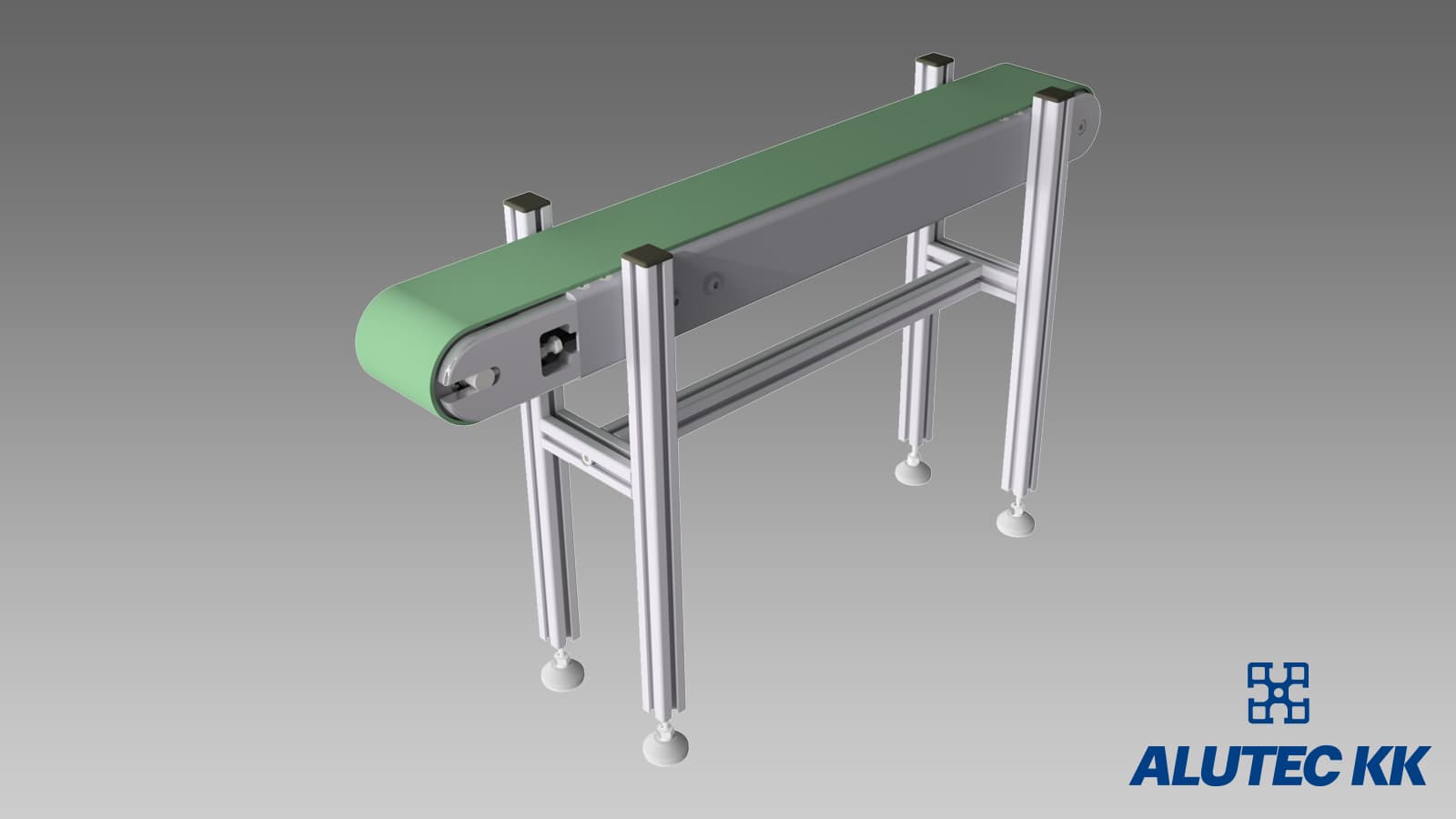

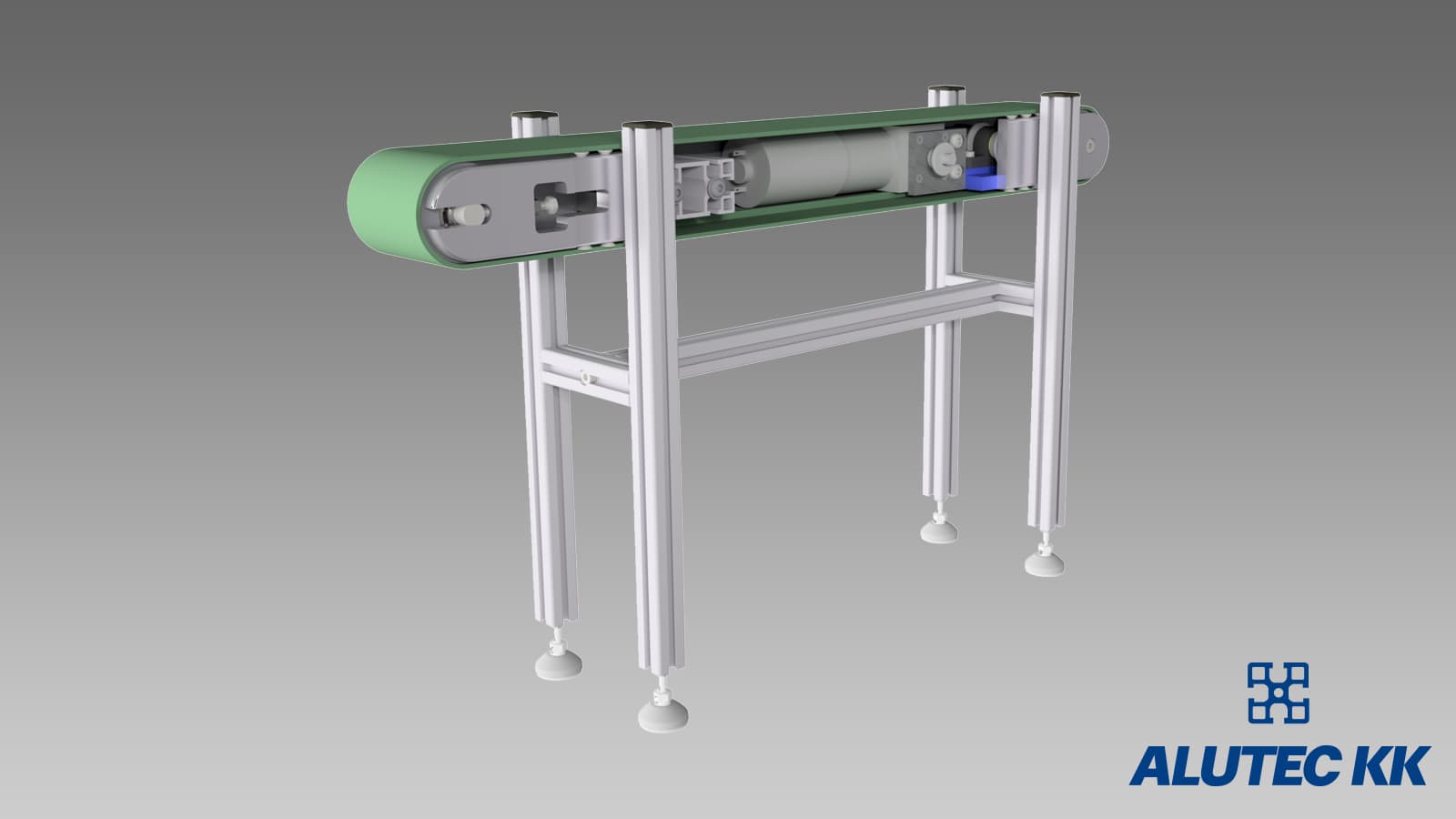

Minidopravníky

Pásová dopravníková
zatáčka

ALUTEC KK - pásové dopravníky

Provedení z hliníkového konstrukčního systému

  • základní rám dopravníku z hliníkového konstrukčního systému ALUTEC KK
  • podpěrný ocelový plech po celé horní ploše (pozinkovaný nebo nerezový)
  • pevně i výškově nastavitelná podstava základního rámu
  • hnací a hnaný ocelový válec
    o průměru 35/50/65/96 mm
  • pohon řešen kompaktní jednotkou - třífázovým asynchronním elektromotorem a šnekovou převodovkou (při větším zatížení kuželočelní převodovkou). V umístění levý/pravý/centrální/s reduktorem
  • transportní pás z volitelných materiálů (PVC, PU, textilní pás atd) lze doplnit o příčná hradítka, vodící klíny a vlnovce
  • spodní podpěrné válečky průměru 30 a 50 mm (dle rychlosti a šířky pásu)
  • frekvenční měnič pro možnost volby rychlosti a směru dopravníkového pásu nebo jen motorový spouštěč
ALUTEC KK - pásové dopravníky

Výhody

  • nízké pořizovací a provozní náklady
  • dlouhá životnost a minimální údržba
  • výroba dle vašich technických požadavků
  • konstrukce také v ESD provedení
  • široká nabídka příslušenství
  • konstrukční systém umožňující další rozšíření
  • lze řadit za sebou do sestav

Provedení z nerezového systému

  • základní rám dopravníku z nerezového konstrukčního systému ALUTEC KK
  • podpěrný nerezový plech po celé horní ploše
  • pevně i výškově nastavitelná podstava základního rámu
  • hnací a hnaný nerezový válec o průměru 50mm
  • pohon řešen kompaktní jednotkou - třífázovým asynchronním elektromotorem a šnekovou převodovkou (při větším zatížení kuželočelní převodovkou). V umístění levý/pravý/centrální/s reduktorem v provedení vhodném pro čisté prostory a přímého styku s potravinou
  • transportní pás z materiálů vhodných pro potravinářství a farmacii, lze doplnit o příčná hradítka, vodící klíny a vlnovce
  • spodní podpěrné válečky průměru 30 a 50 mm (dle rychlosti a šířky pásu)
  • frekvenční měnič pro možnost volby rychlosti a směru dopravníkového pásu nebo jen motorový spouštěč

Výhody

  • nízké pořizovací a provozní náklady
  • dlouhá životnost a minimální údržba
  • snadné a pohodlné čištění
  • výroba dle vašich technických požadavků
  • konstrukce také v ESD provedení
  • široká nabídka příslušenství
  • konstrukční systém umožňující další rozšíření
  • lze řadit za sebou do sestav

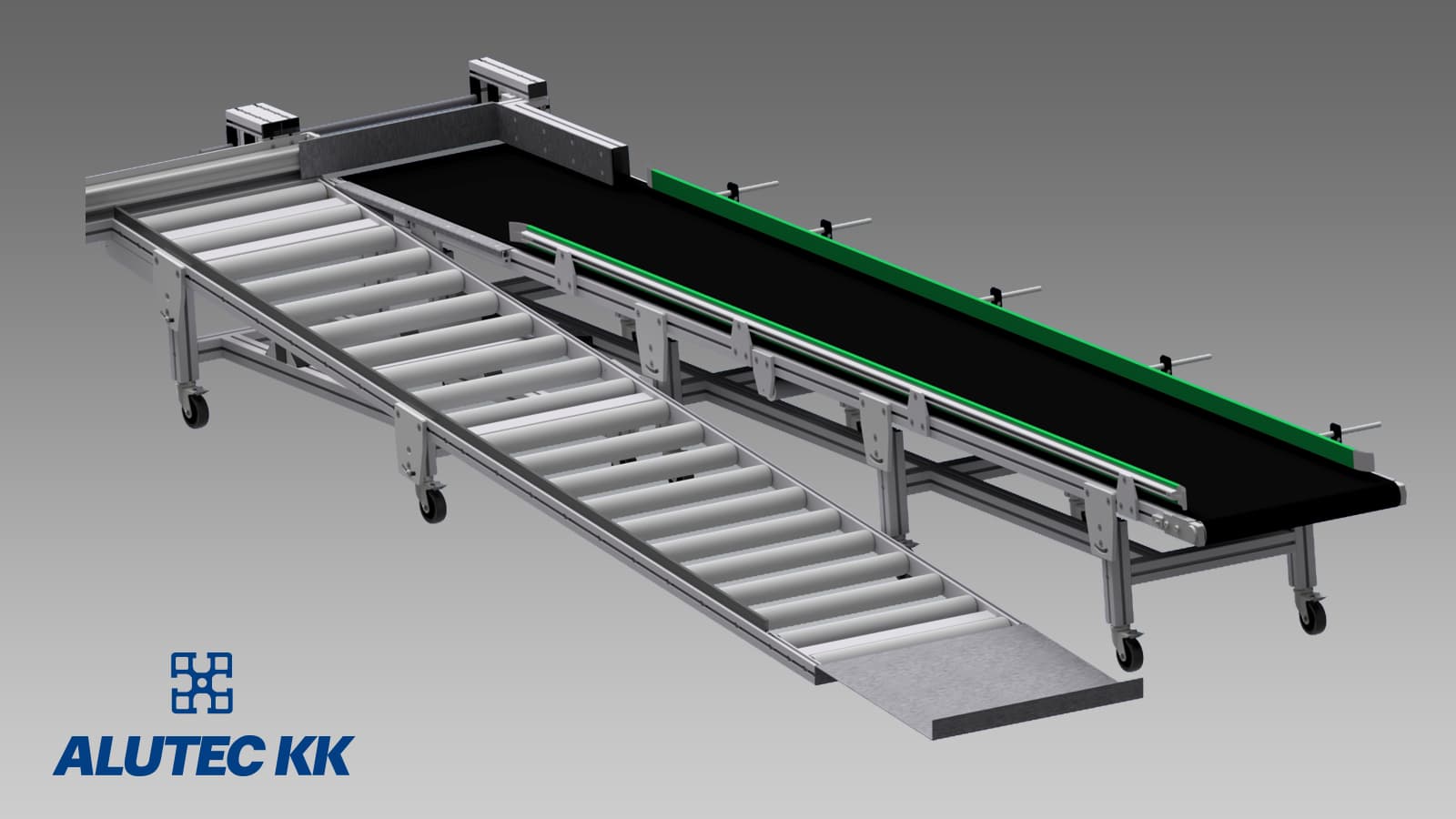

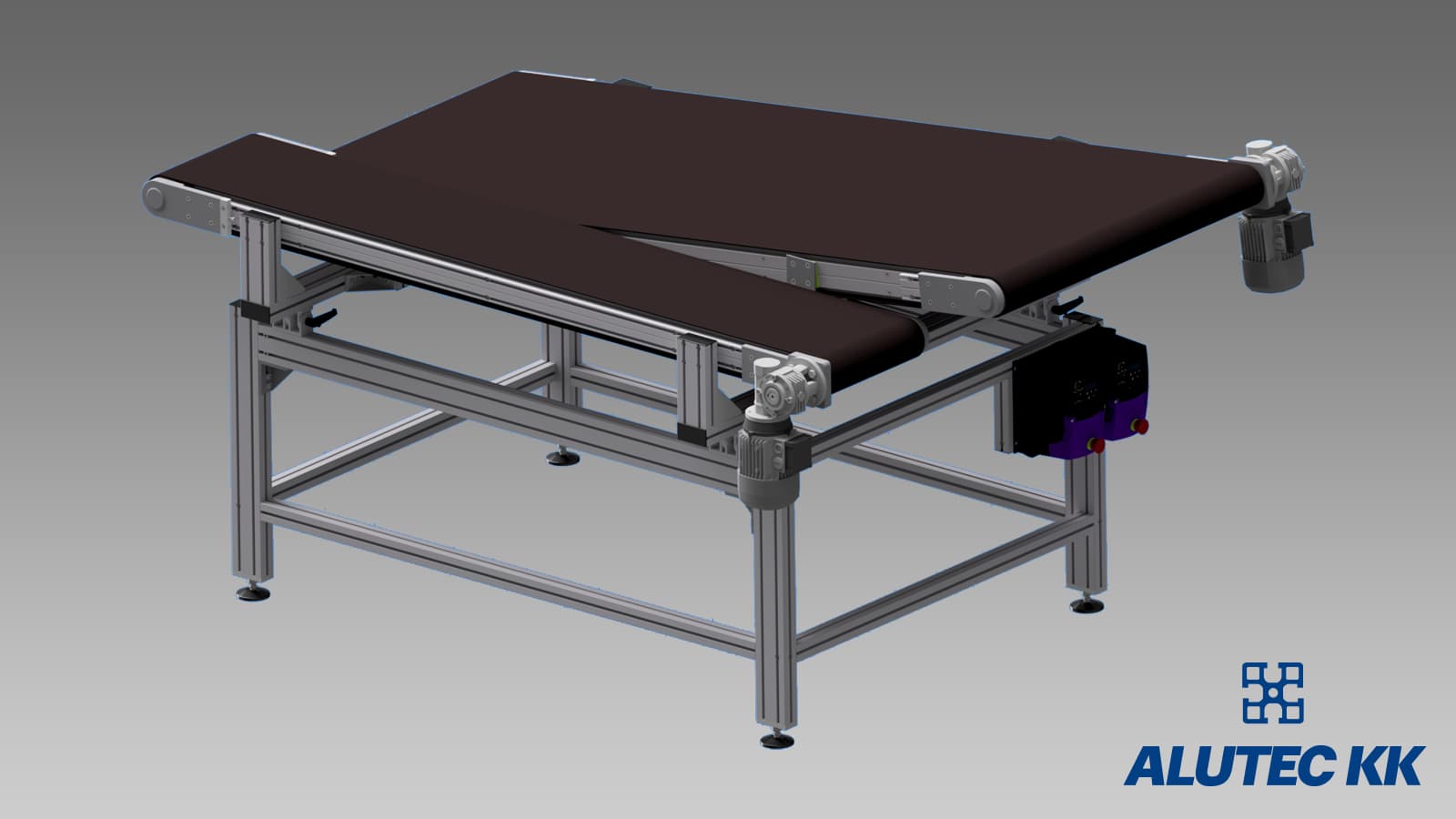

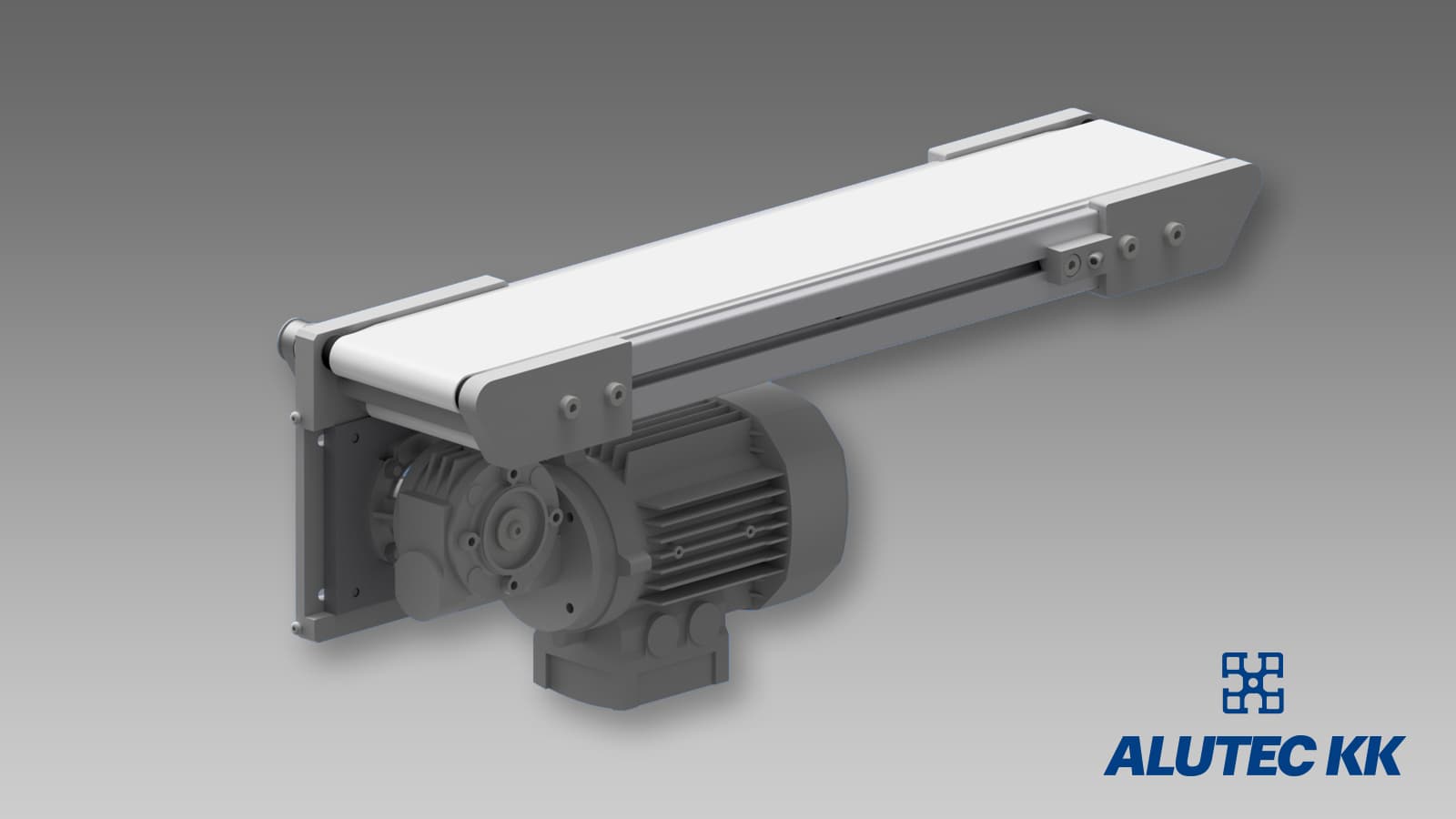

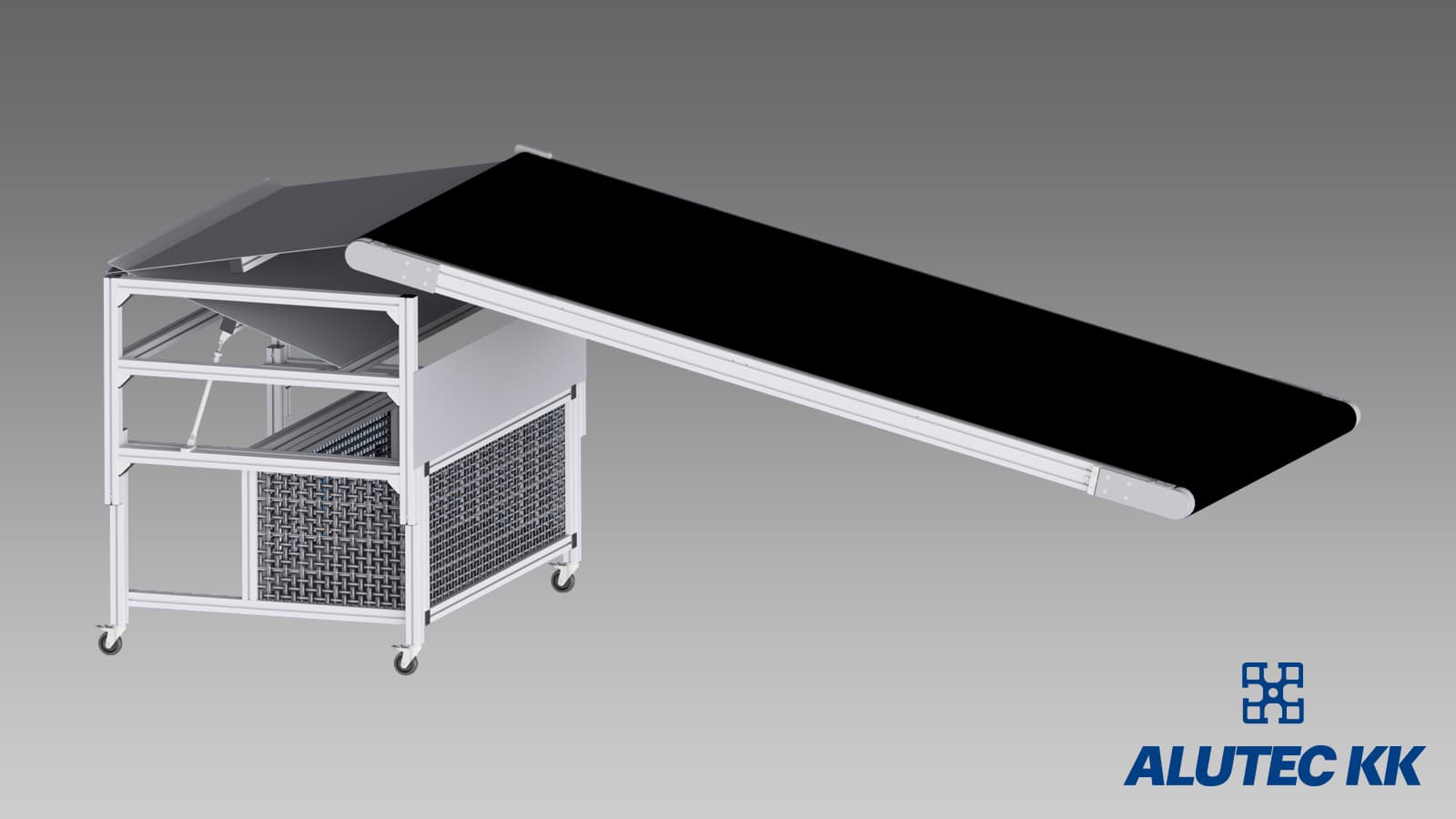

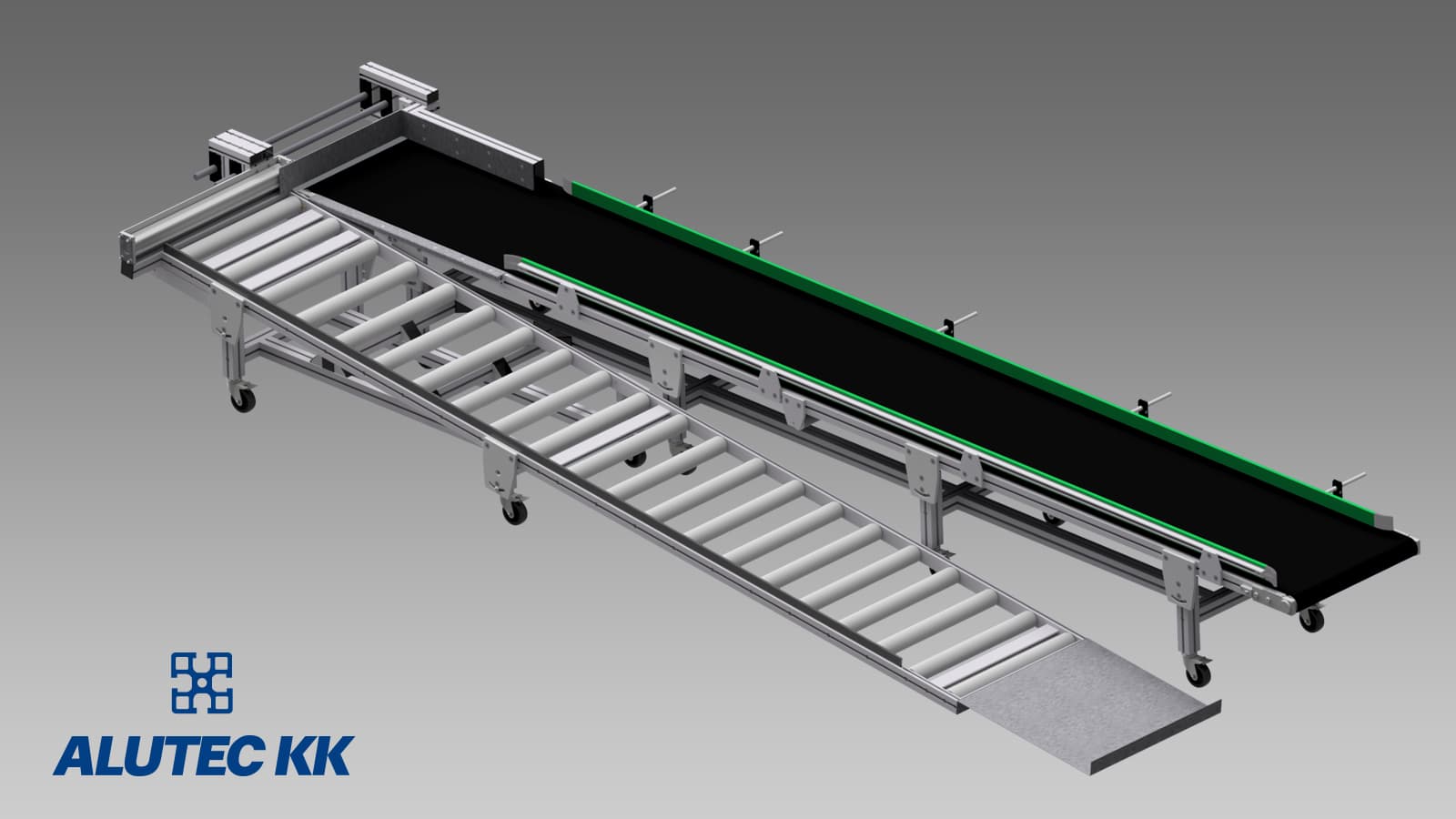

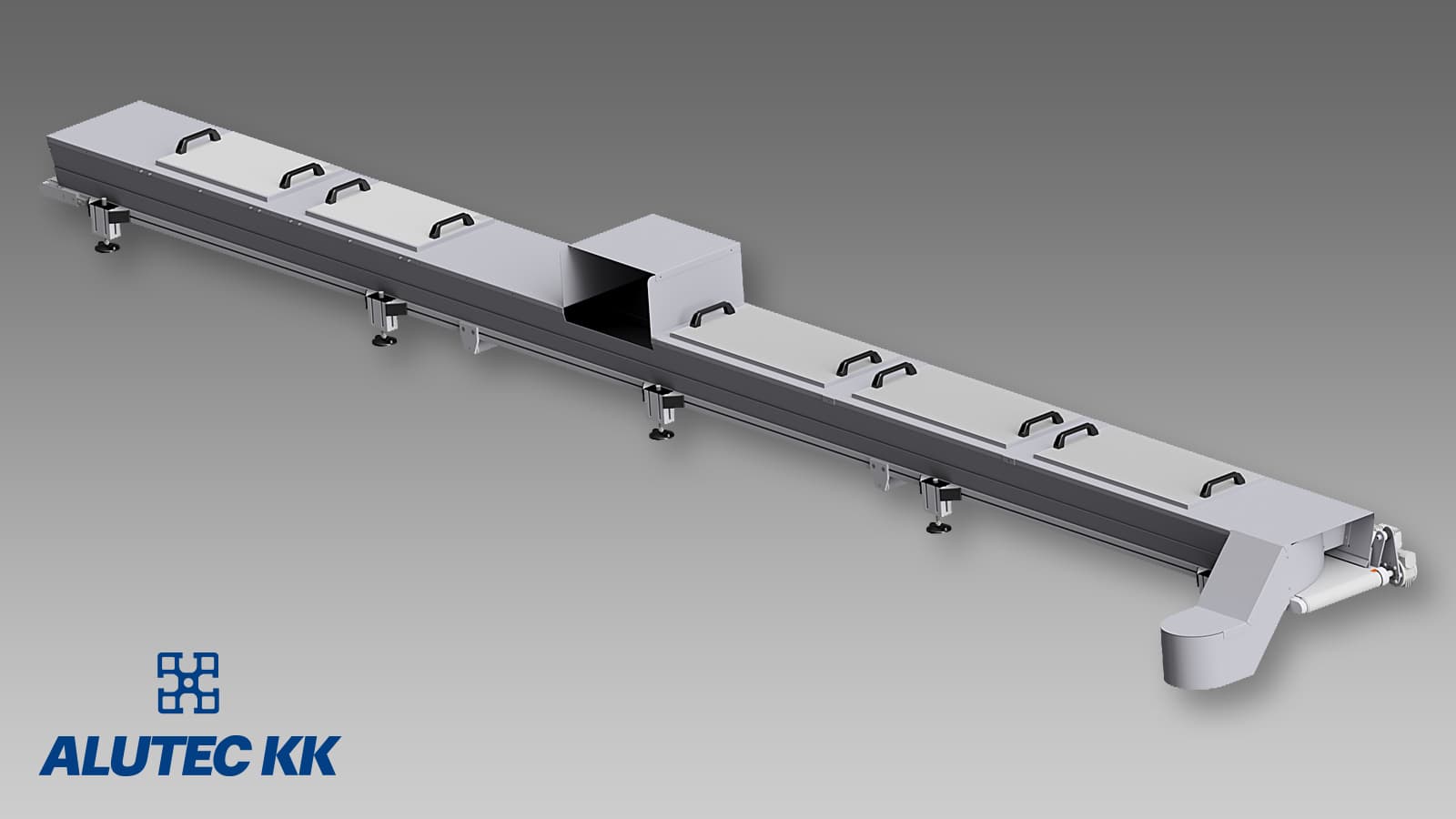

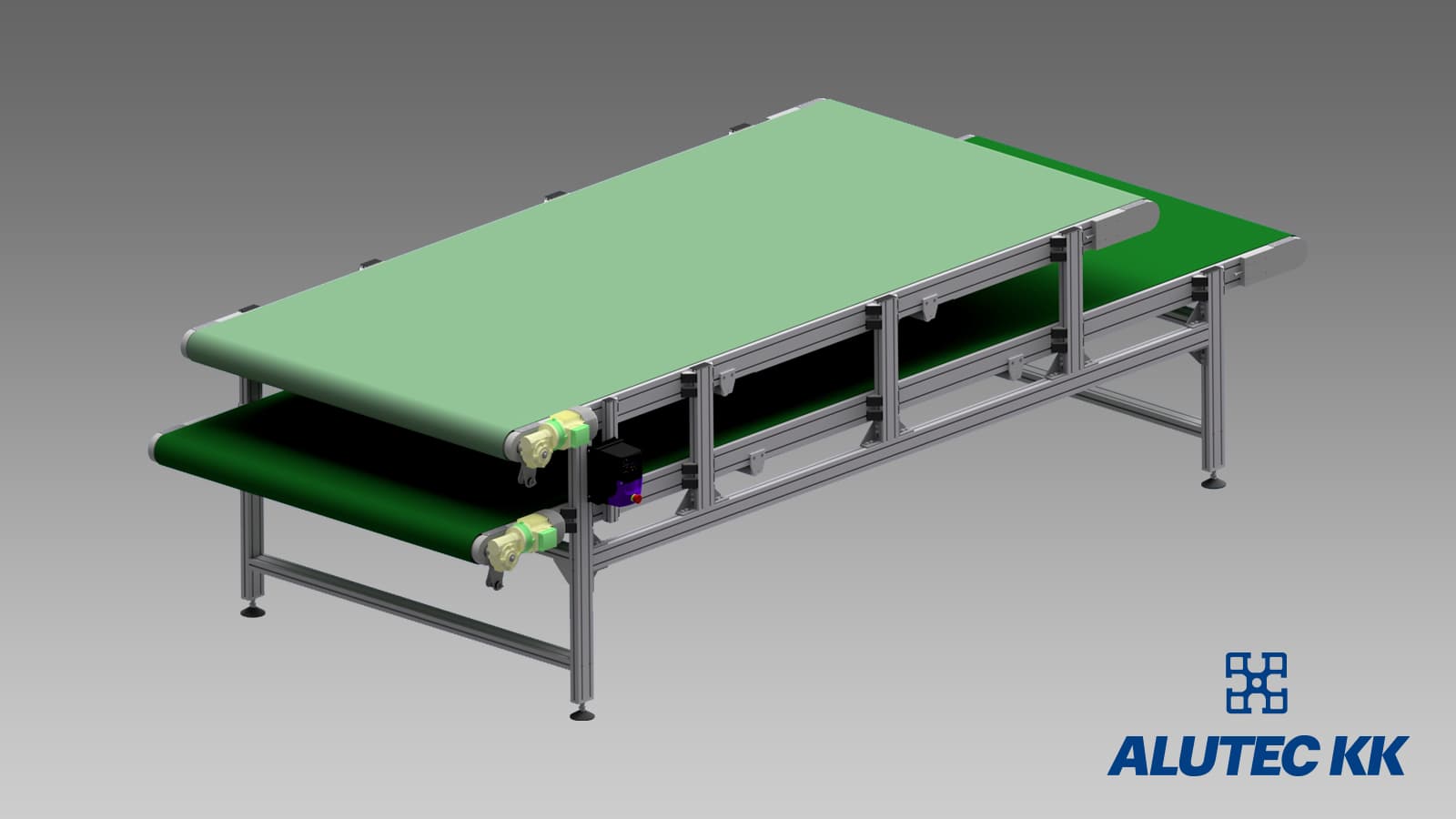

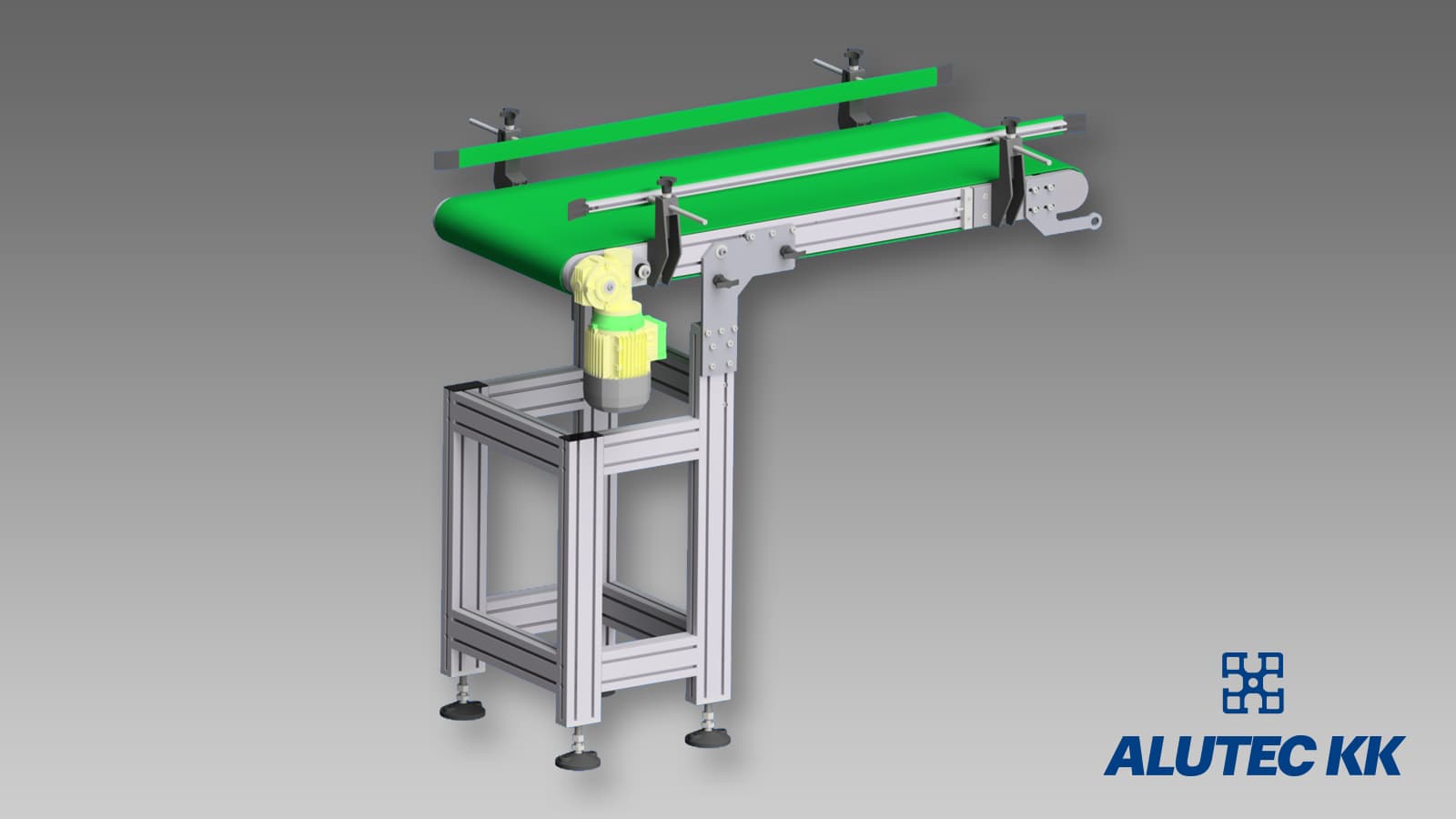

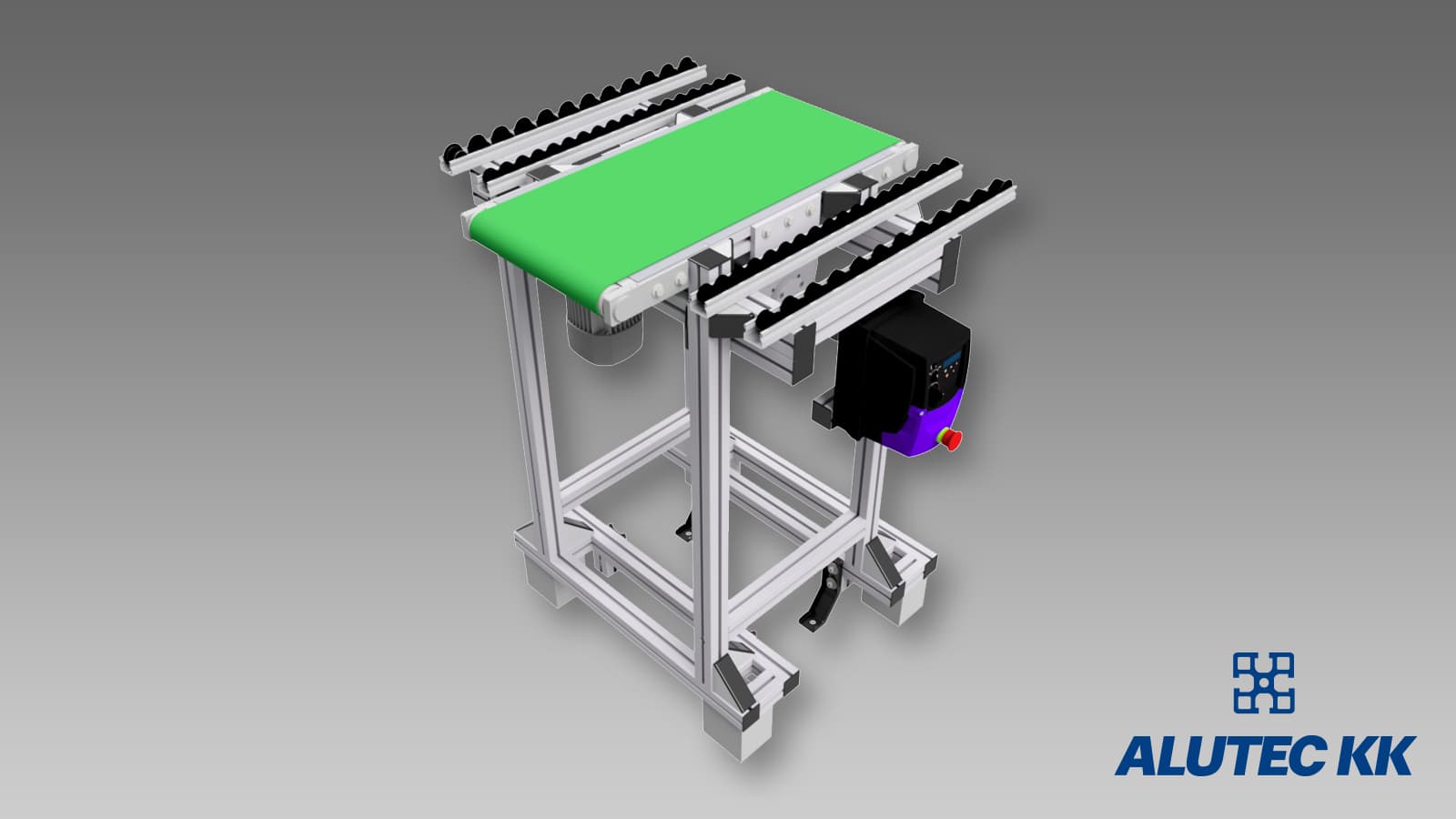

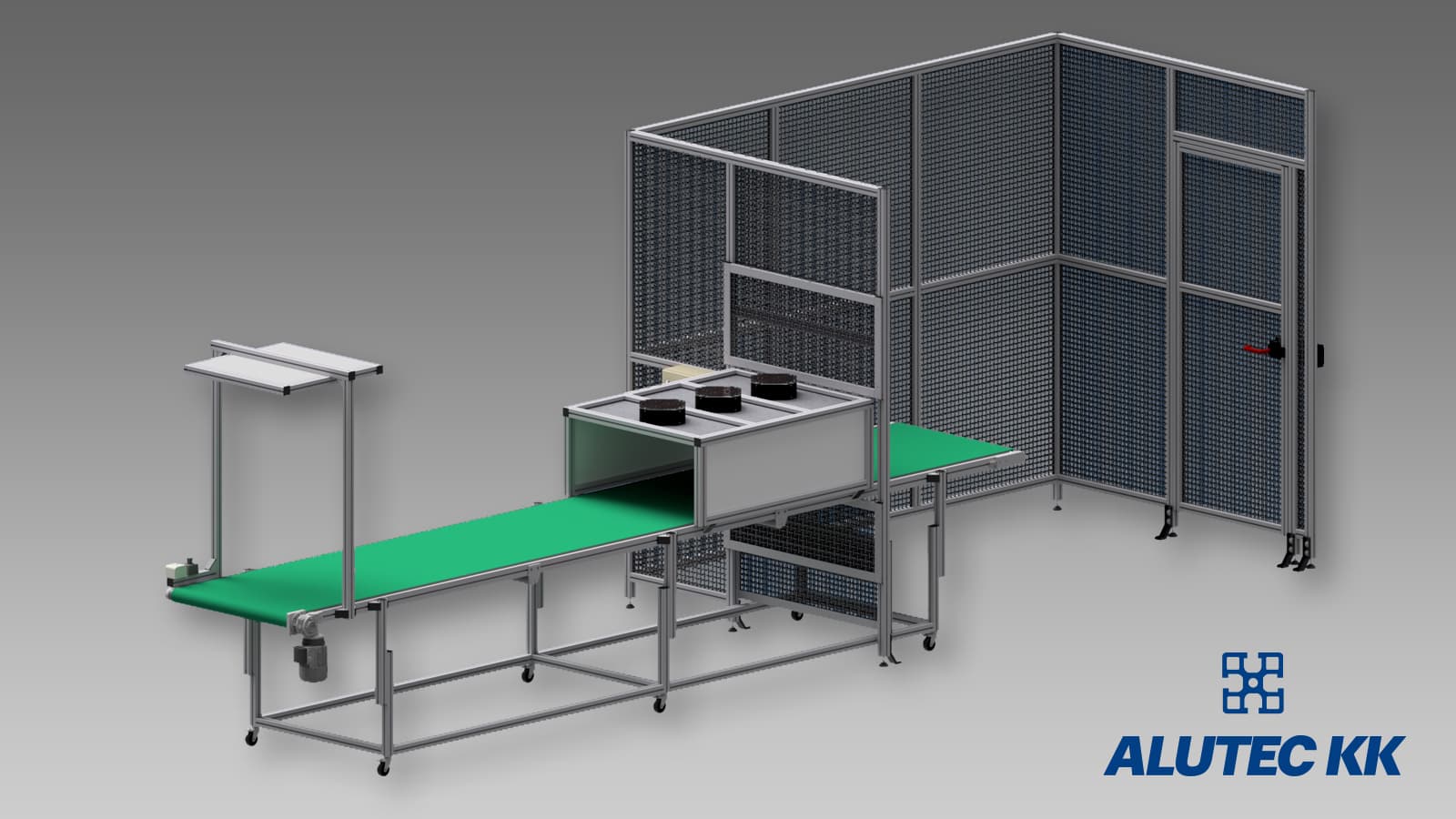

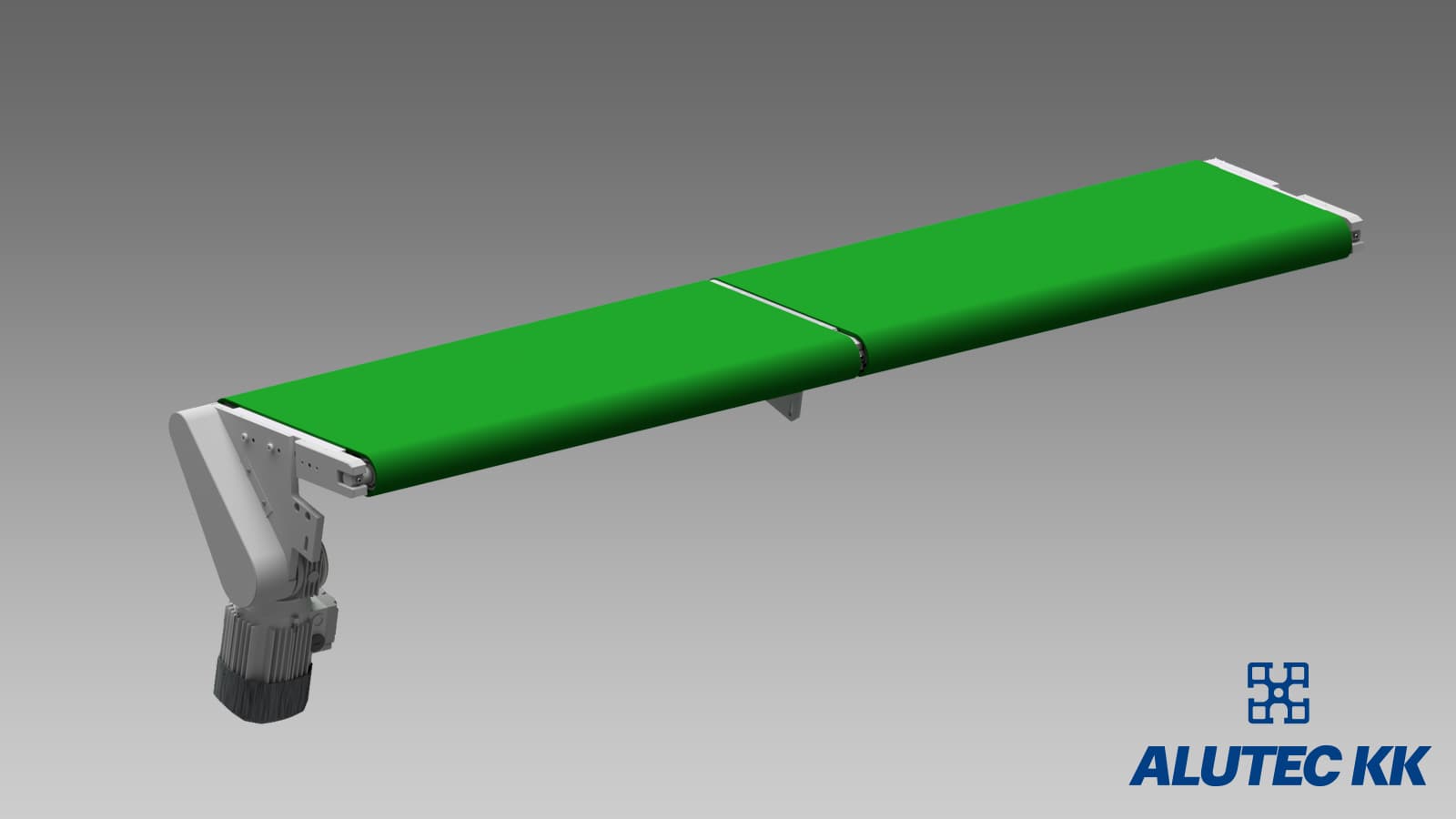

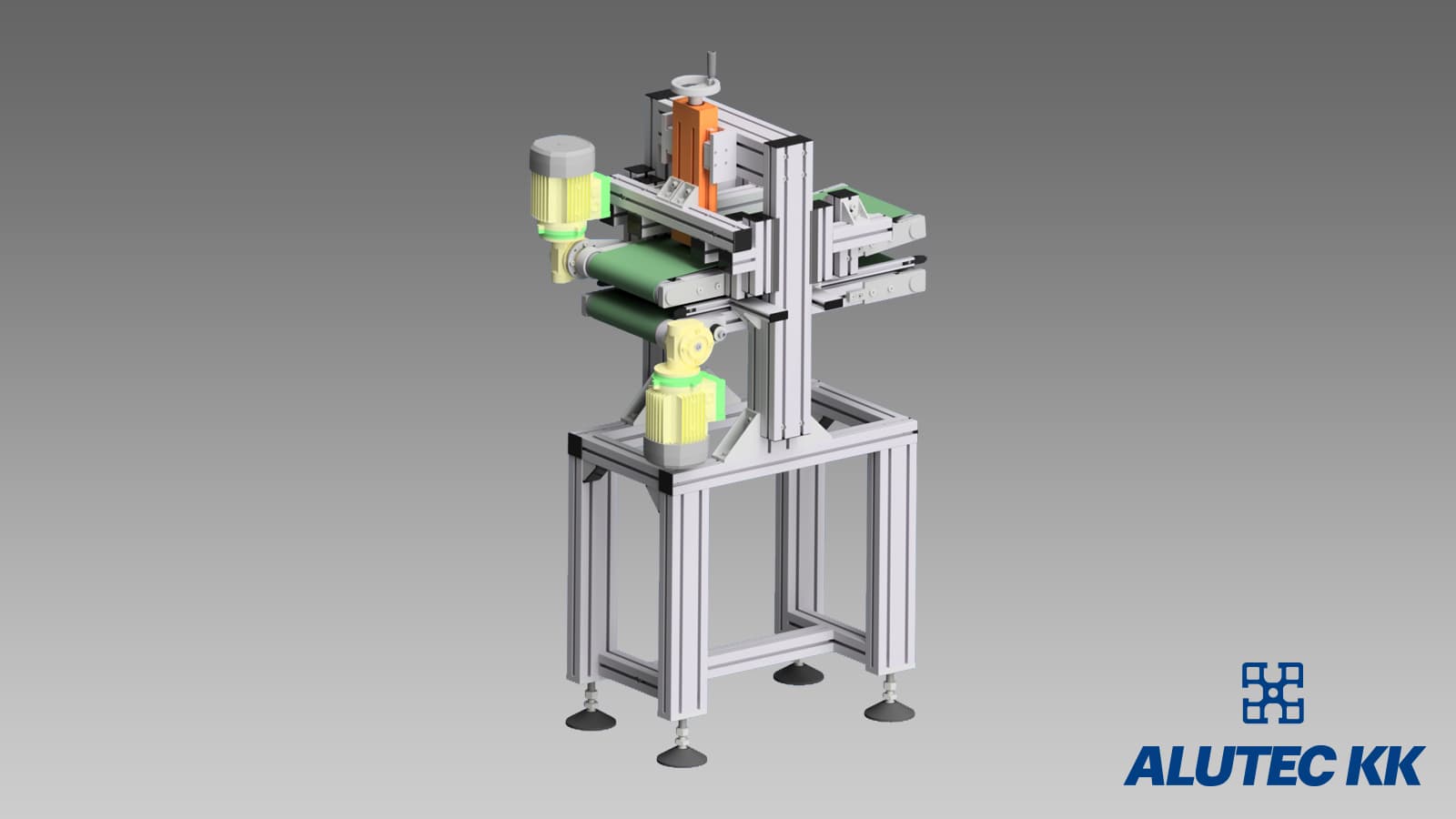

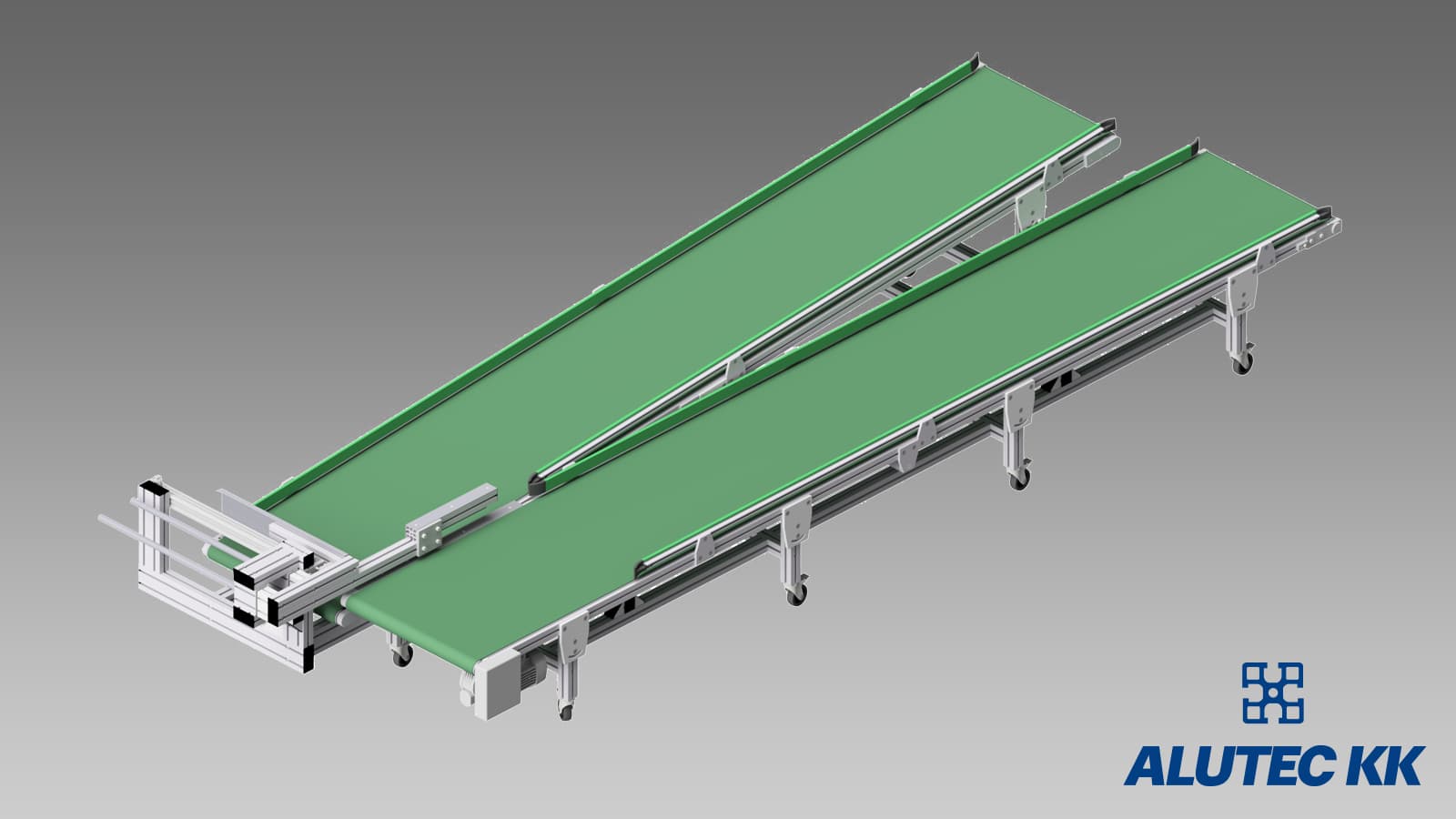

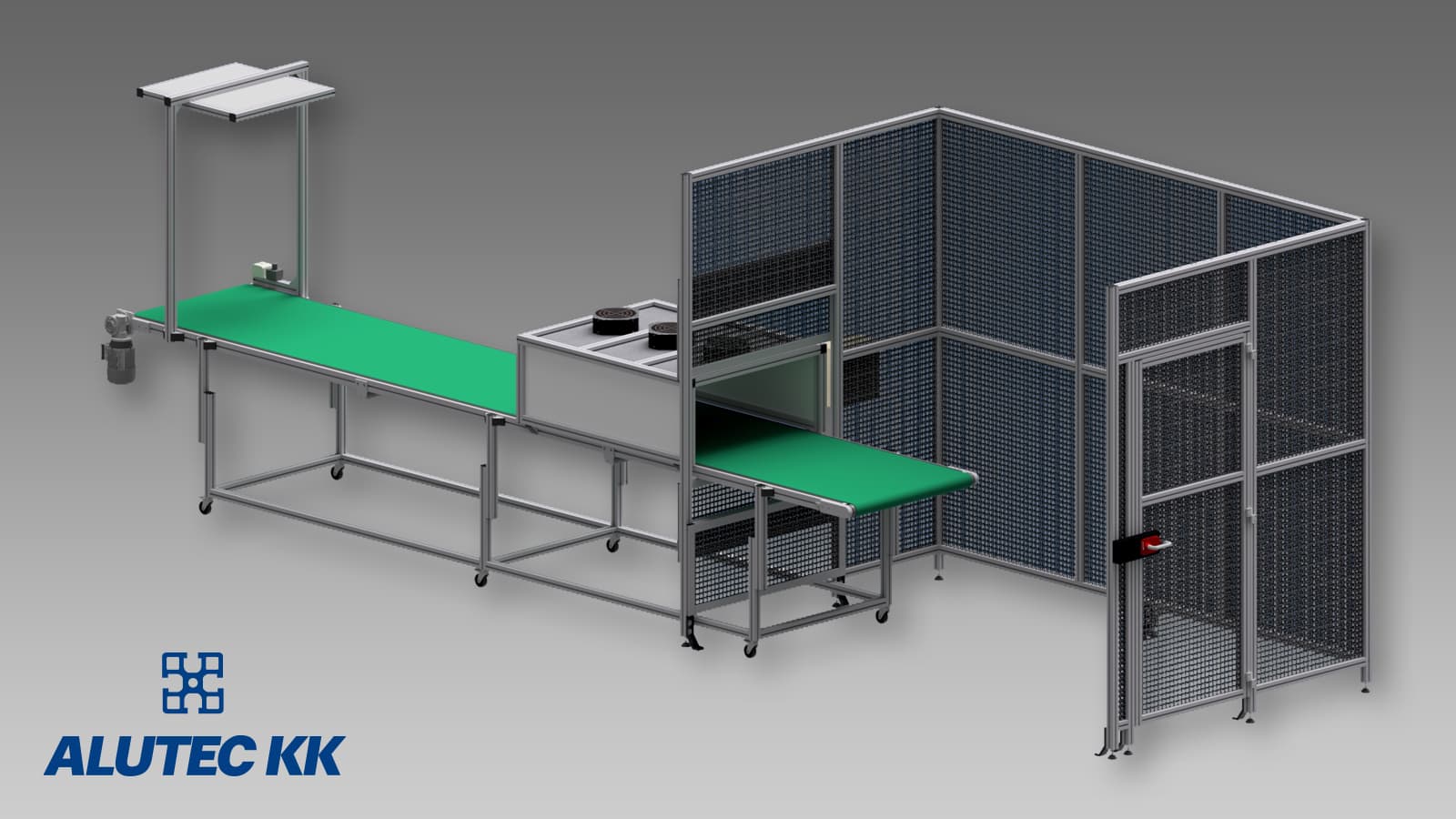

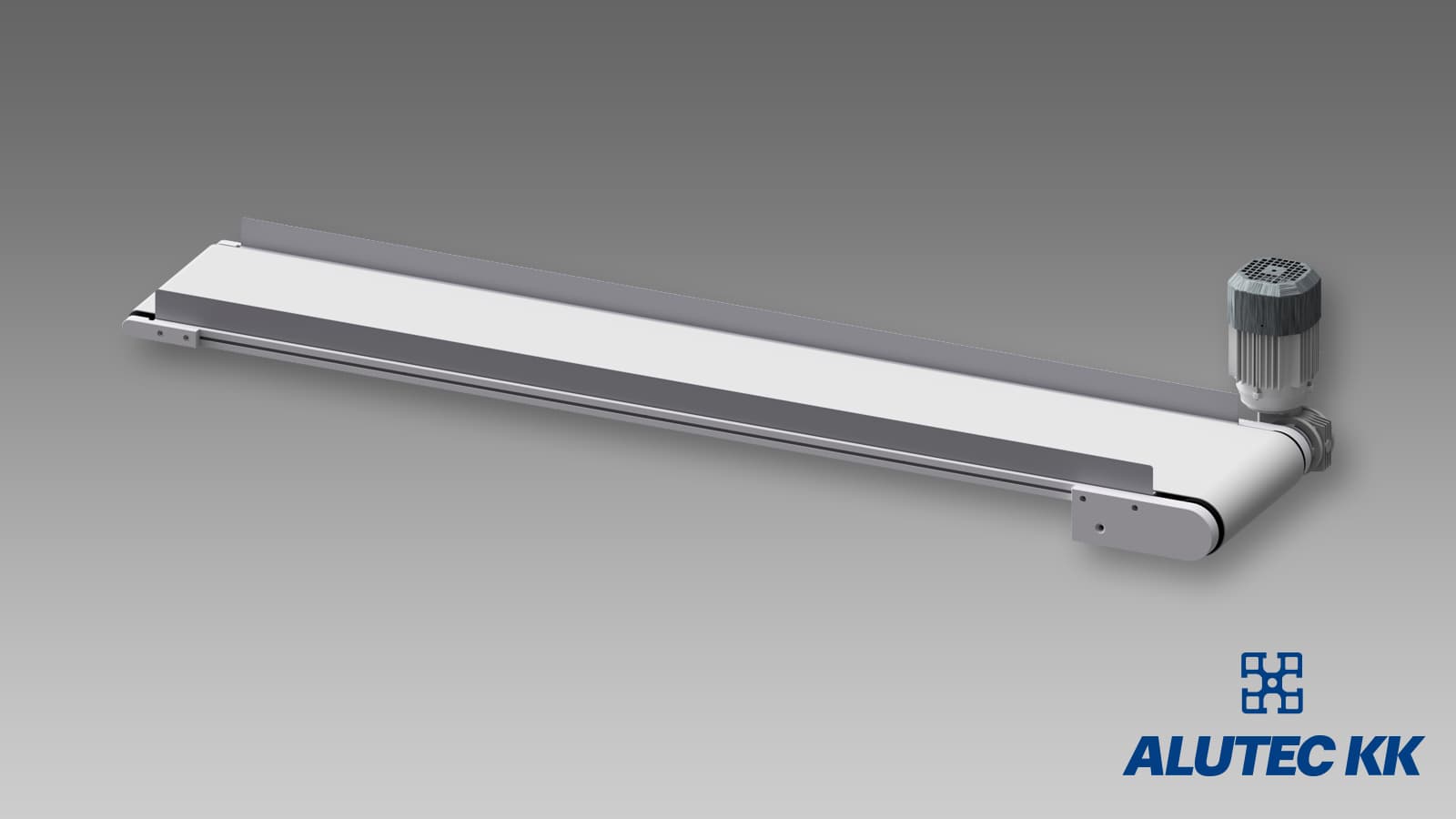

Galerie
