Stavěcí patky

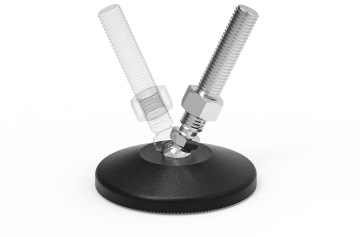

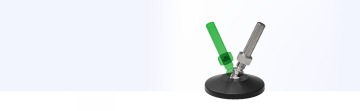

Robustní stabilizační prvek s antivibrační protiskluzovou gumou a úhlově nastavitelným dříkem s metrickým závitem.

Stavěcí patka je nejpoužívanějším řešením uložení a ukotvení konstrukčních sestav a zajištění dostatečné stability sestavy na nerovných podkladových plochách. Protiskluzová guma zaručuje stabilitu i na hladkém povrchu a snižuje přenos vibrací. Také v ESD provedení (pro odvod elektrostatického náboje).

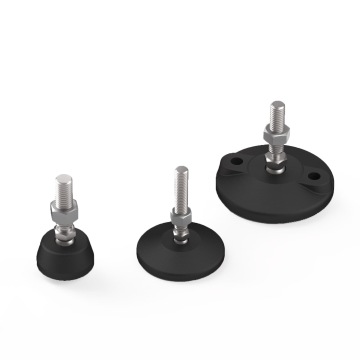

ALUTEC KK - stavěcí patky

Volba stavěcí patky

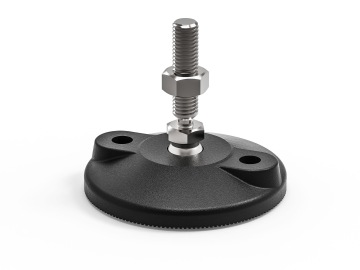

Stavěcí patka by měla vždy odpovídat předpokládanému zatížení s ohledem na půdorys a konstrukci sestavy. Patky jsou proto vyráběny ve čtyřech standardizovaných průměrech s možností volby prvků pro ukotvení do podkladové plochy. Propojení s konstrukční sestavou zajišťuje dřík s metrickým závitem o průměrech závitu M6 až M20. Dřík je opatřen zajišťovací maticí pro zajištění proti povolení nastavené vzdálenosti od plochy.

Produktový list ke stažení [pdf]

D.40 / D.50 / D.80 / D.100


dřík

zinková ocel nebo nerez AISI 304

patka

PA6 + sklo

profil variabilní (s T drážkou)

otevřený/uzavřený

protiskluzová guma

NBR, odolná oleji, tvrdost 63 Sh

Základní parametry
