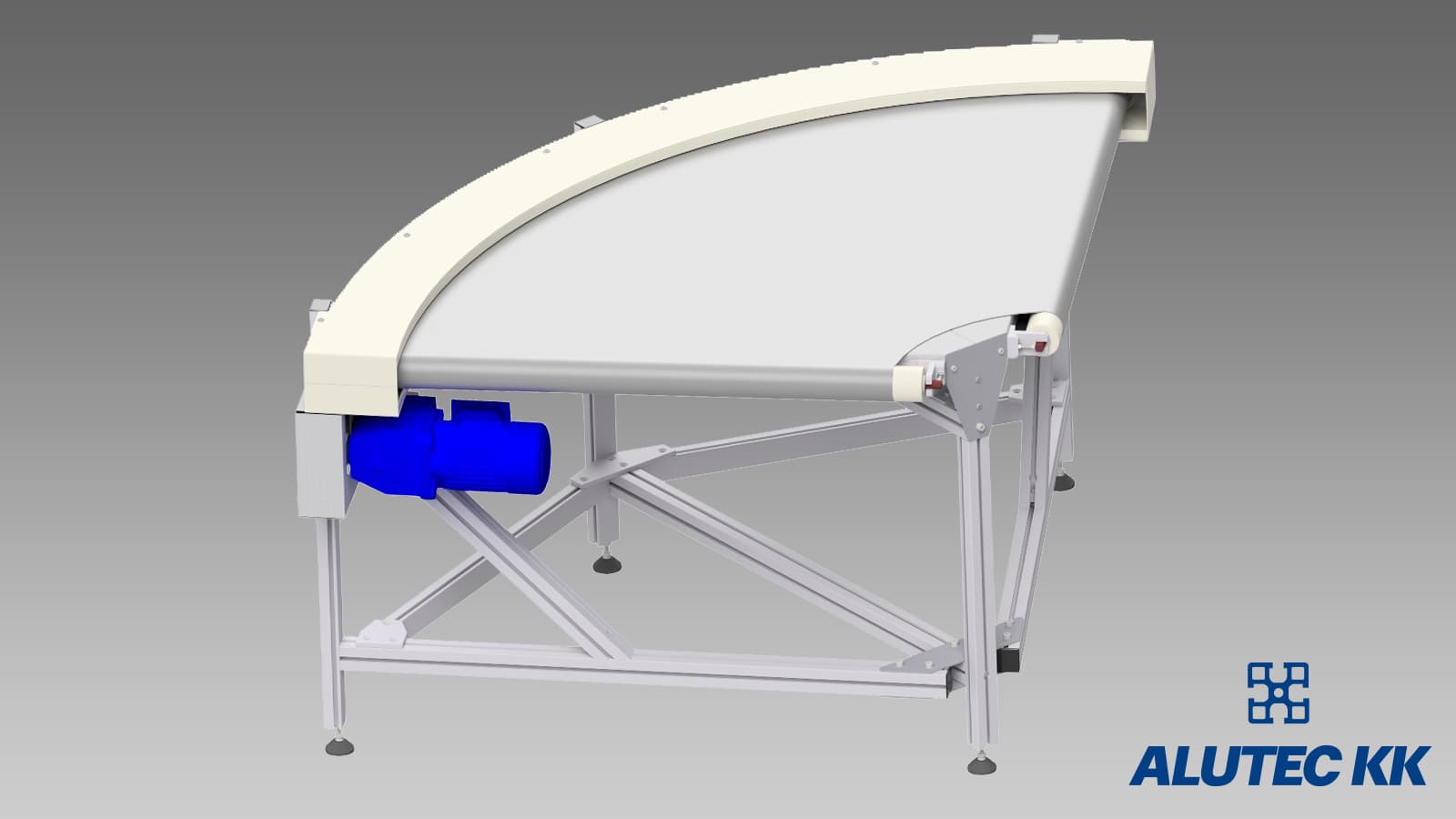

Pásová dopravníková zatáčka

Jde o samostatný nebo navazující dopravníkový prvek k přímému pásovému dopravníku. Používá se v místech, kde je nutné změnit směr toku výrobku při zachování jeho polohy. Jde zejména o zástavby do větších dopravních celků, nebo do výrobních a montážních linek.

Poptávkový formulář na dopravníky

Základní parametry

Průměr válečku koncové lišty

60 mm

Úhel transportu

45 - 180 °

Zatížení pásu

max. 25 kg

Elektro zapojení

3 x 230/400 V

Provozní teplota

10 – 30 °C

Dopravní výška

200 – 1500 mm

Směr dopravy

vpravo / vlevo


Standardní osový radius dopravy

R 700 mm

šíře dopravy 300 - 600 mm

R 800 mm

šíře dopravy 600 - 800 mm

R 900 mm

šíře dopravy 800 - 1000 mm

Rychlost transportu na osovém radiusu

max. 20 m/min

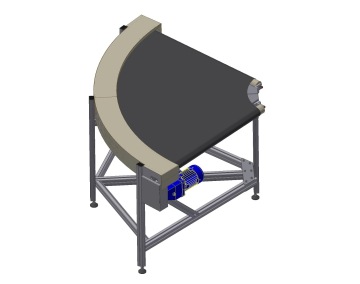

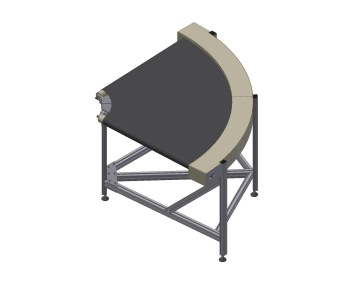

Galerie
