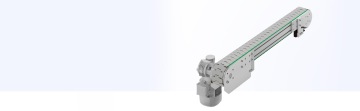

Destičkové článkové dopravníky

Destičkové článkové dopravníky

online katalog

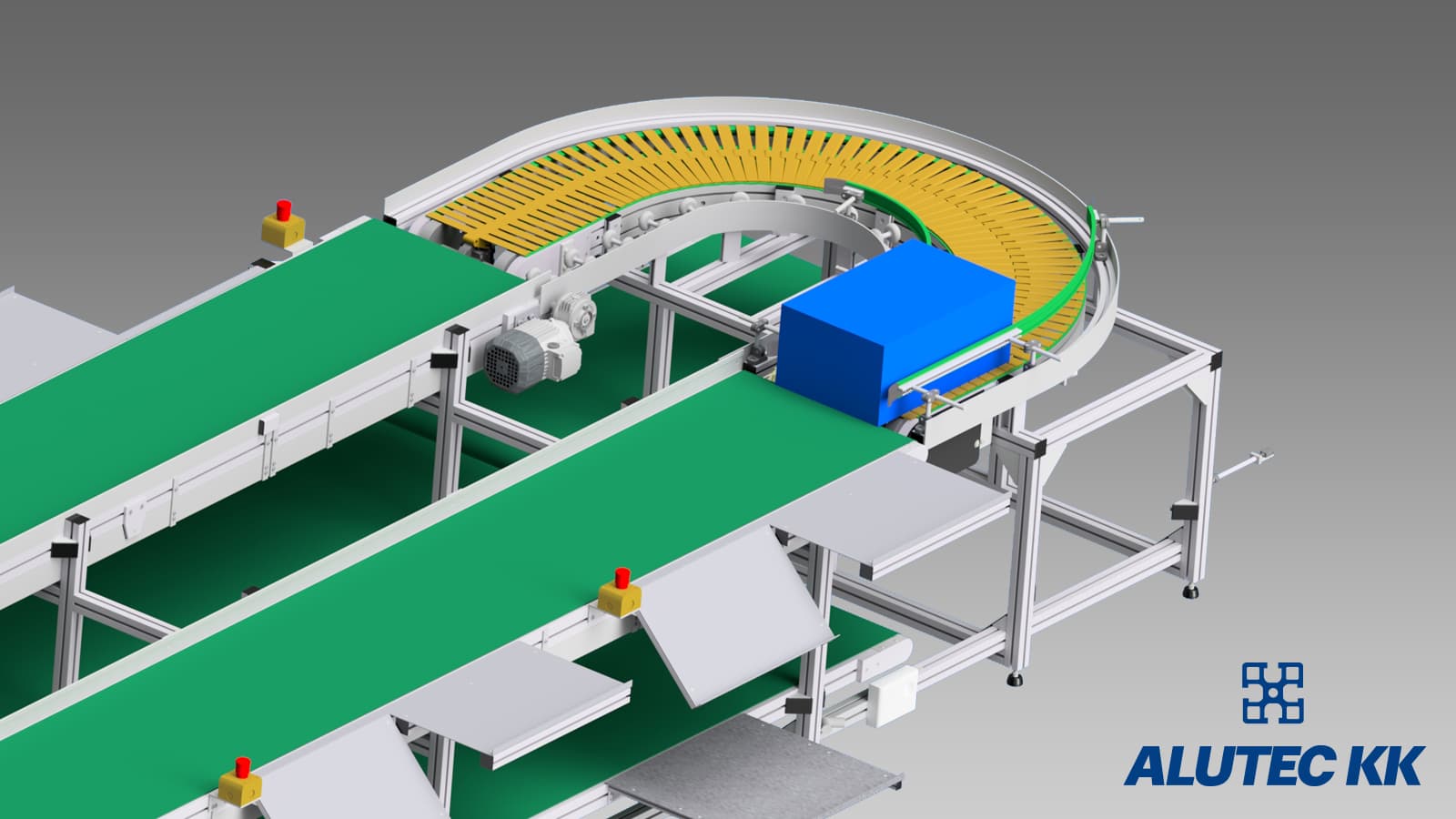

Možnost přepravovat výrobky po složitých trasách díky využití tvarových úseků jako jsou horizontální, nebo vertikální zatáčky a lomení.

Technické řešení


  • rám včetně podstavy z hliníkového konstrukčního systému ALUTEC KK
  • pohon tvořen kompaktní jednotkou (třífázový asynchronní elektromotor se šnekovou převodovkou)
  • plastové kluzné vedení v horní a spodní větvi pro podporu článků a snížení tření

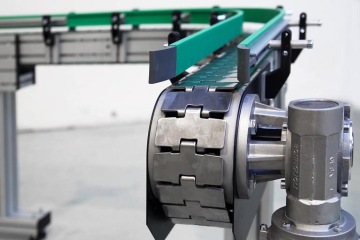

  • hnací a hnaná plastová ozubená kola (volitelně ocelová), napínací členy
Destičkové článkové dopravníky - Konstrukční řešení

Konstrukční řešení


  • pro směry vodorovné, svislé, šikmé, strmé, lomené

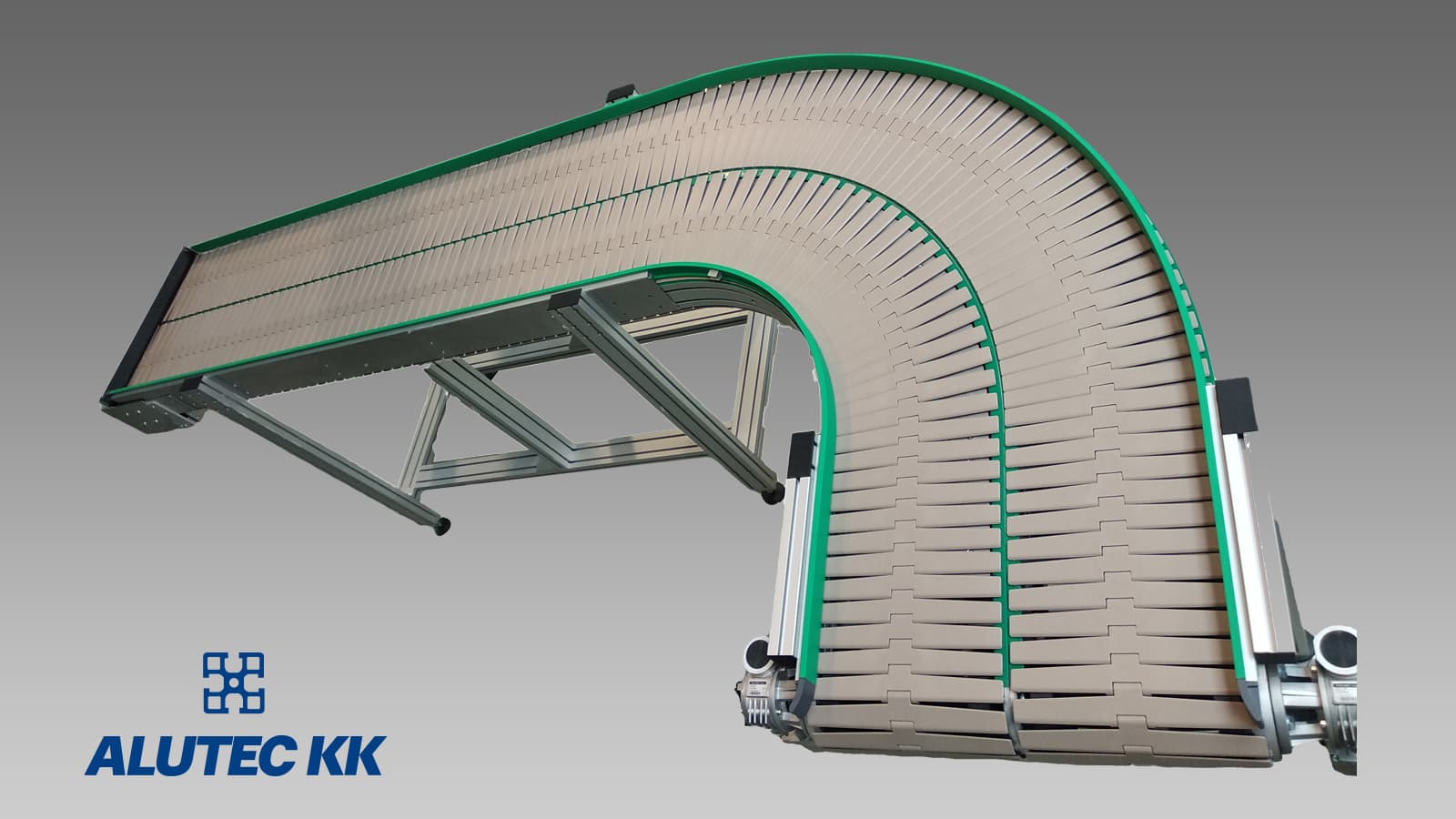

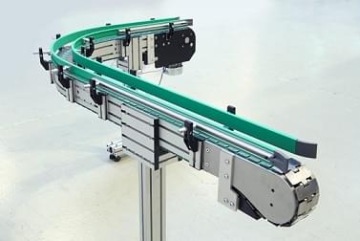

  • provedení s rádiusy horizontálními nebo vertikálními

  • konstrukce pevné i mobilní (pojezdové)

  • konstrukce dopravníků maximálně usnadňuje údržbu a čištění zařízení

  • modulární řešení umožňuje rychlou výměnu komponentů

  • dopravníky lze řadit za sebe i vedle sebe

Technické údaje


Článkové pásy

Tažná síla

Materiál

1250 N

ocel - plast / ocel - nerez

Šířka v mm

63-82,5–114,3–190,5–254–304,8

Dopravní rychlost

5 – 50 m/min

Destičkové článkové dopravníky - Technické údaje
Destičkové článkové dopravníky - Pohony

Pohony


  • tvořeny elektromotory a šnekovými kuželo-čelními převodovkami, suvné uložení na hřídeli hnacího bubnu
  • ovládání dopravníků je možné doplnit o frekvenční měnič, řídící jednotku, čidla pro různé automatické systémy řízení

Volitelné příslušenství

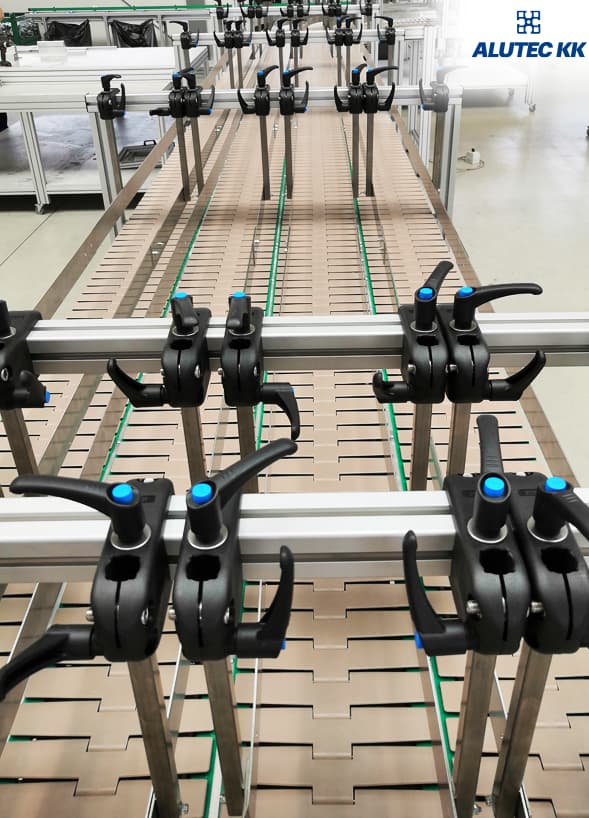

  • boční vedení s vertikálním a horizontální nastavením
  • elektrické polohovací sloupky pro úpravu výšky dopravníku
  • přechodové díly pro řazení dopravníků do linek
  • zatáčková kola
Destičkové článkové dopravníky - Volitelné příslušenství

Destičkové článkové dopravníky
