Typy spojení profilů

Různé metody spojování systému konstrukčních hliníkových profilů ...

Vložka s aretací

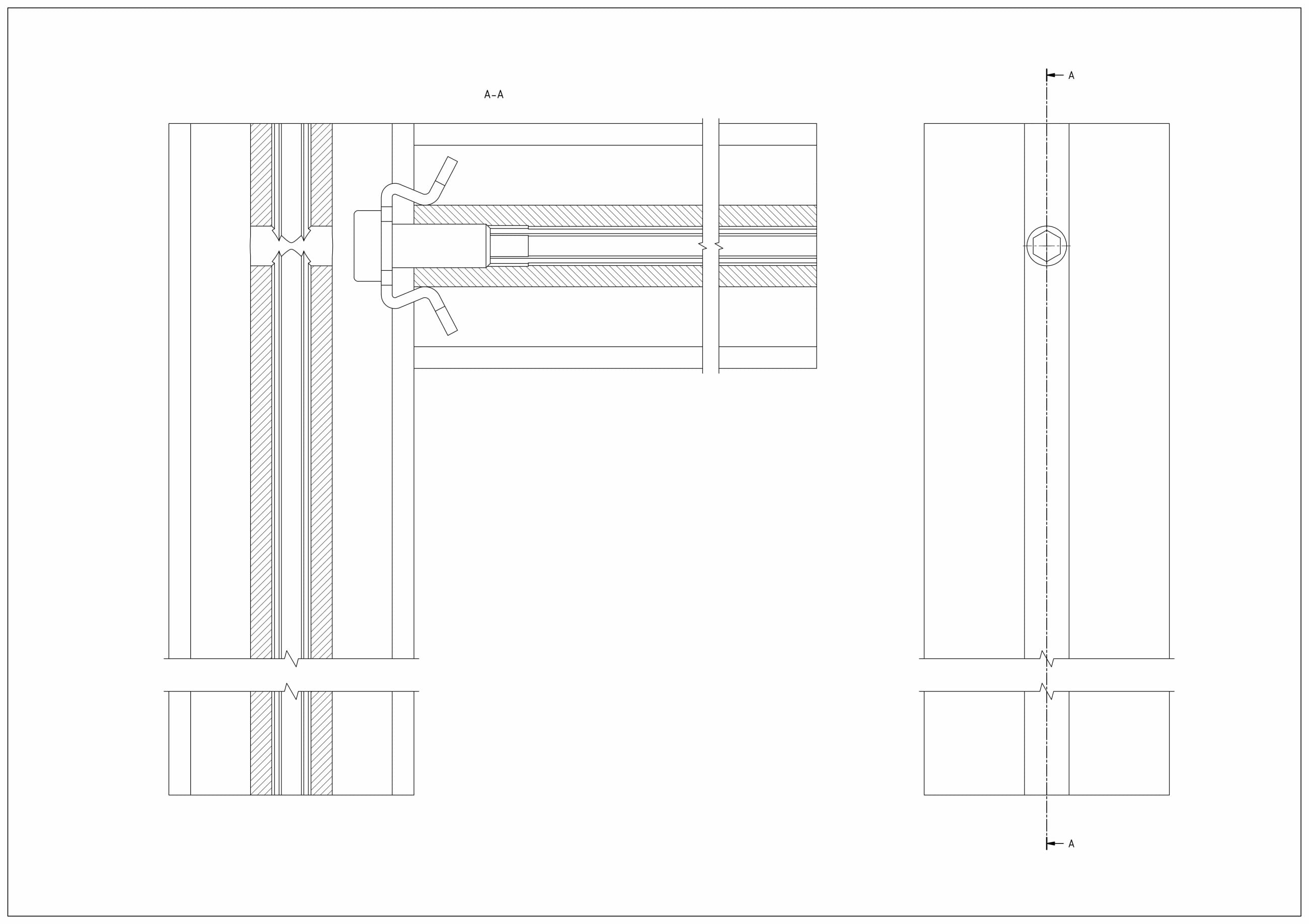

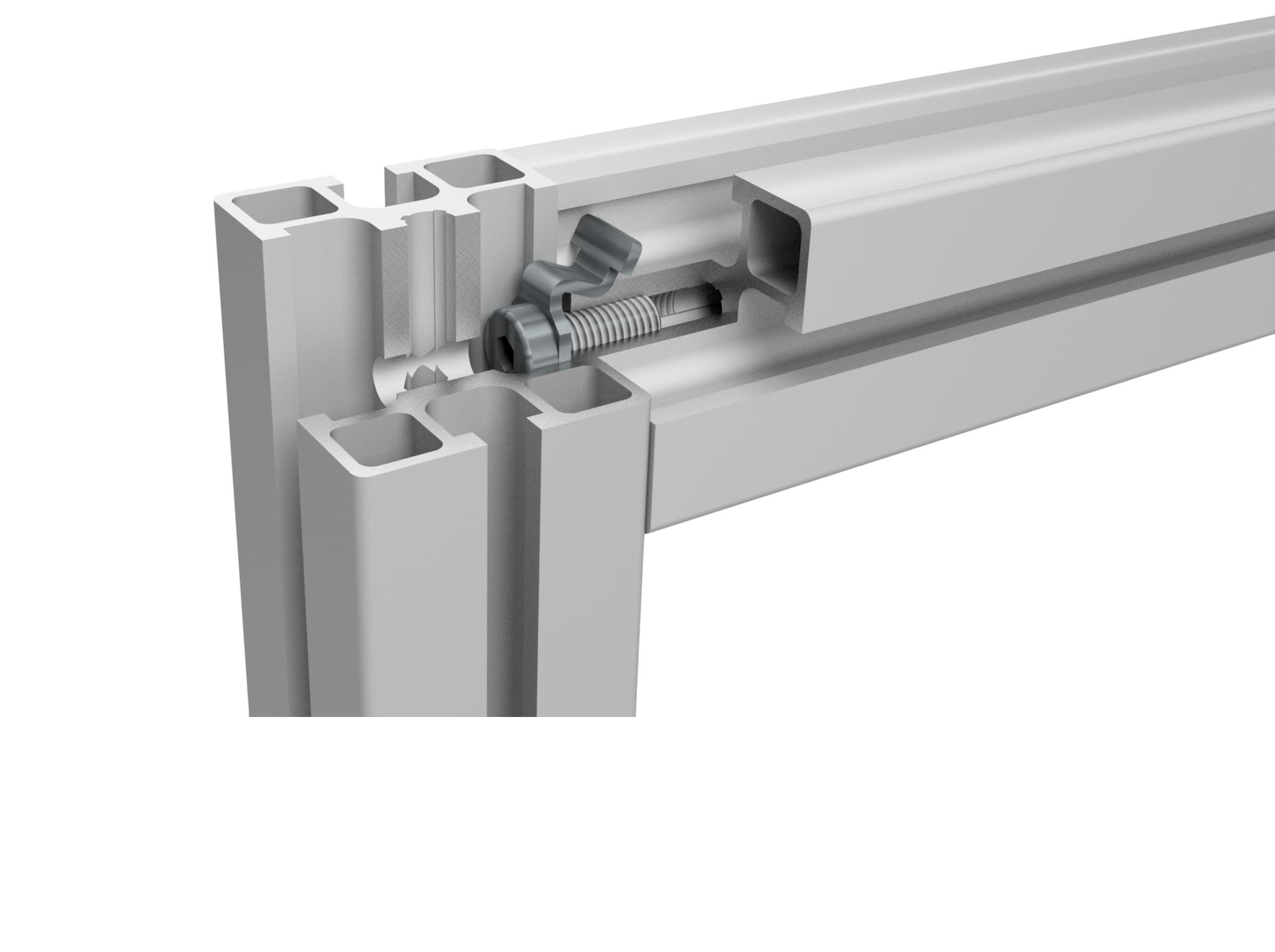

Výztužná vložka je další prvek, který se má spojit pomocí krátkého nebo dlouhého šroubu. Tento prvek zaručuje vhodné umístění profilů, které se mají spojit, což je zvláště užitečné, když na připojení nepoužíváme další prvky, například úhelníky. Nejčastěji se používá, když je profil spojen pouze na jedné straně a během provozu dané konstrukce existuje riziko otáčení profilu vzhledem k jeho ose.

Nástroje a komponenty na montáž

Modul Potřebné nástroje Montážní prvky
Číslo Šroub s maticí
M30 R6 Stupňovitý vrták D = 11x6,5, závitník M6, imbusový klíč 210615 200630.1
M40 R8 Vrták D = 7,3 mm nebo stupňovitý vrták D = 13,5x8,5, závitník M8, imbusový klíč 210415 200840.1
M45 R8 Vrták D = 7,3 mm nebo stupňovitý vrták D = 13,5x8,5, závitník M8, imbusový klíč 210814 200820
210815 200850.1
