Typy spojení profilů
Různé metody spojování systému konstrukčních hliníkových profilů ...
Spojení pomocí rychlospojky

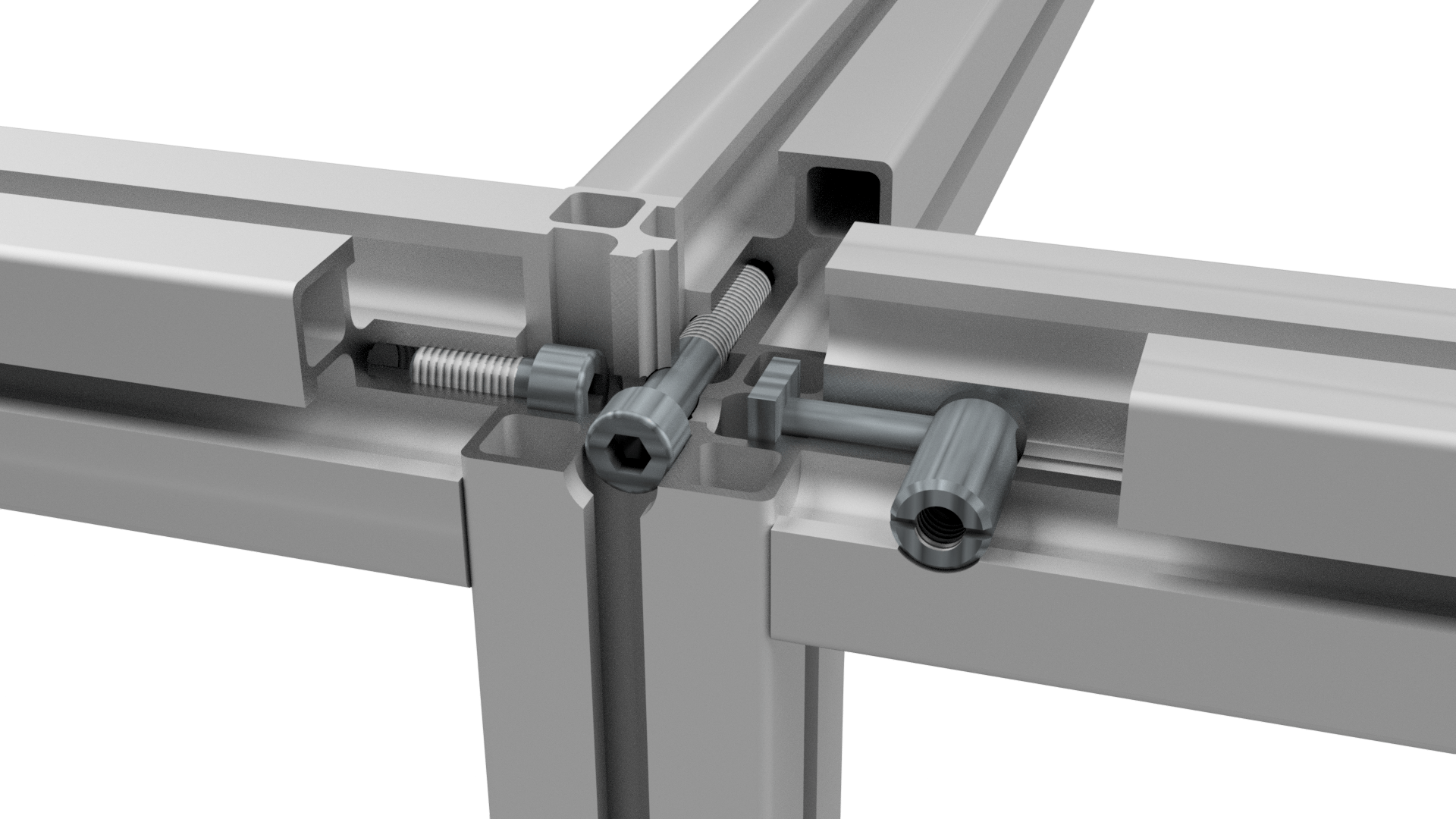

Rychlospojka se skládá ze tří komponent:
- čep s prvkem zasunutým v drážce
- objímka s vnitřním závitem
- závrtný šroub

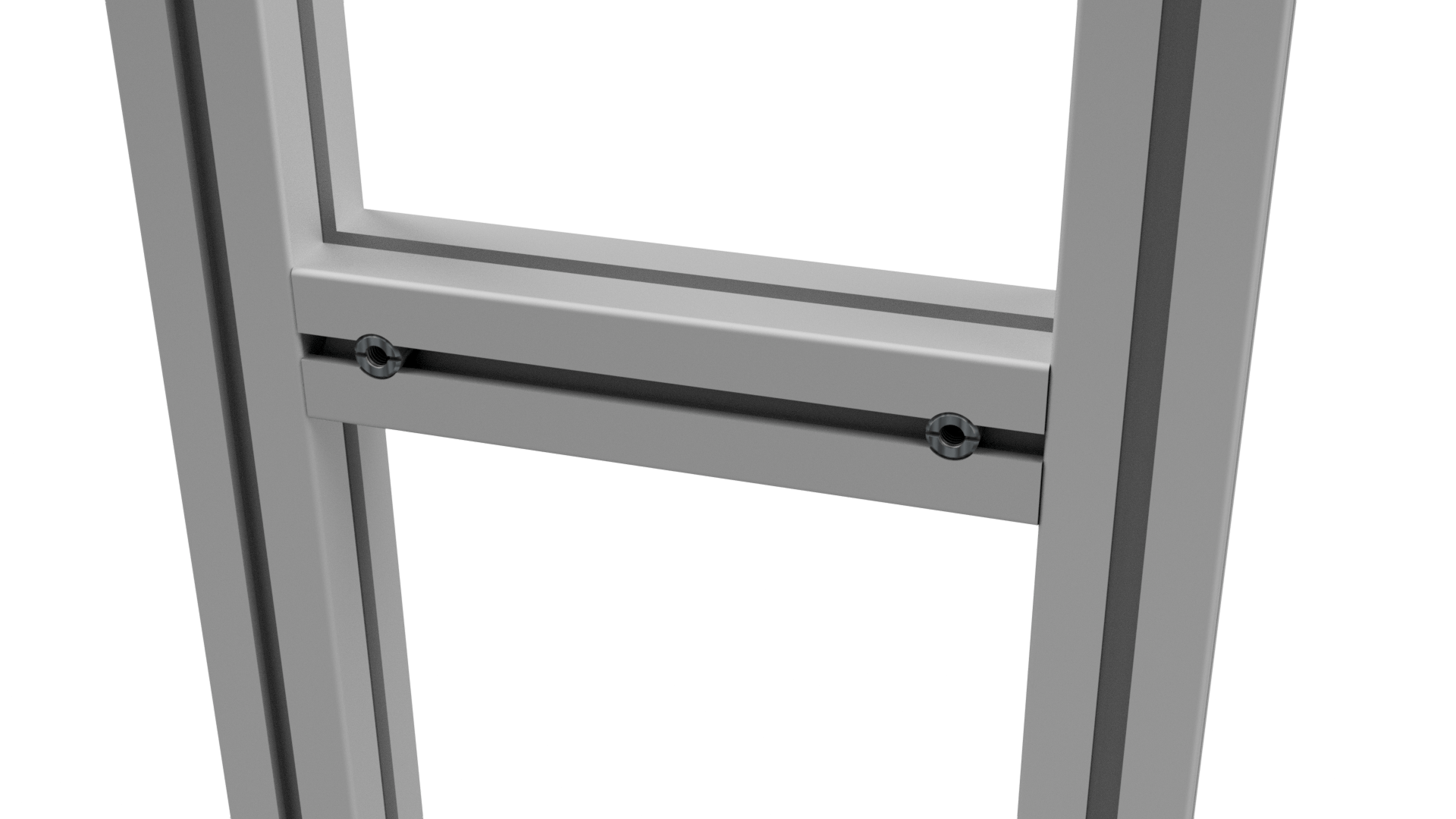

Výhodou spojení je, že není třeba závitování a snadný přístup k montážním prvkům. Díky rychlospojce lze provést posuvné spojení, což zaručuje možnost úpravy rozměrů v navrhovaných konstrukcích.

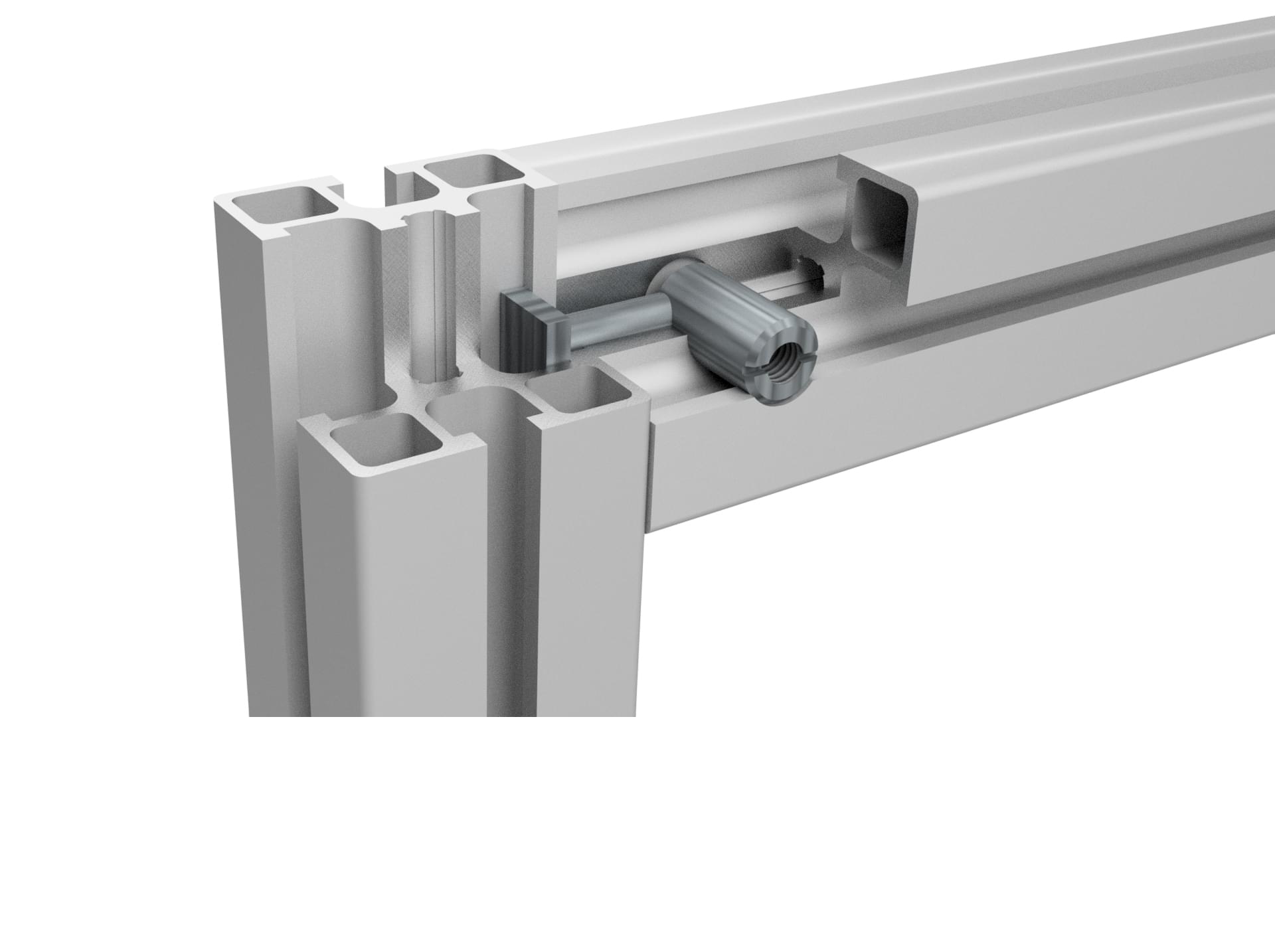

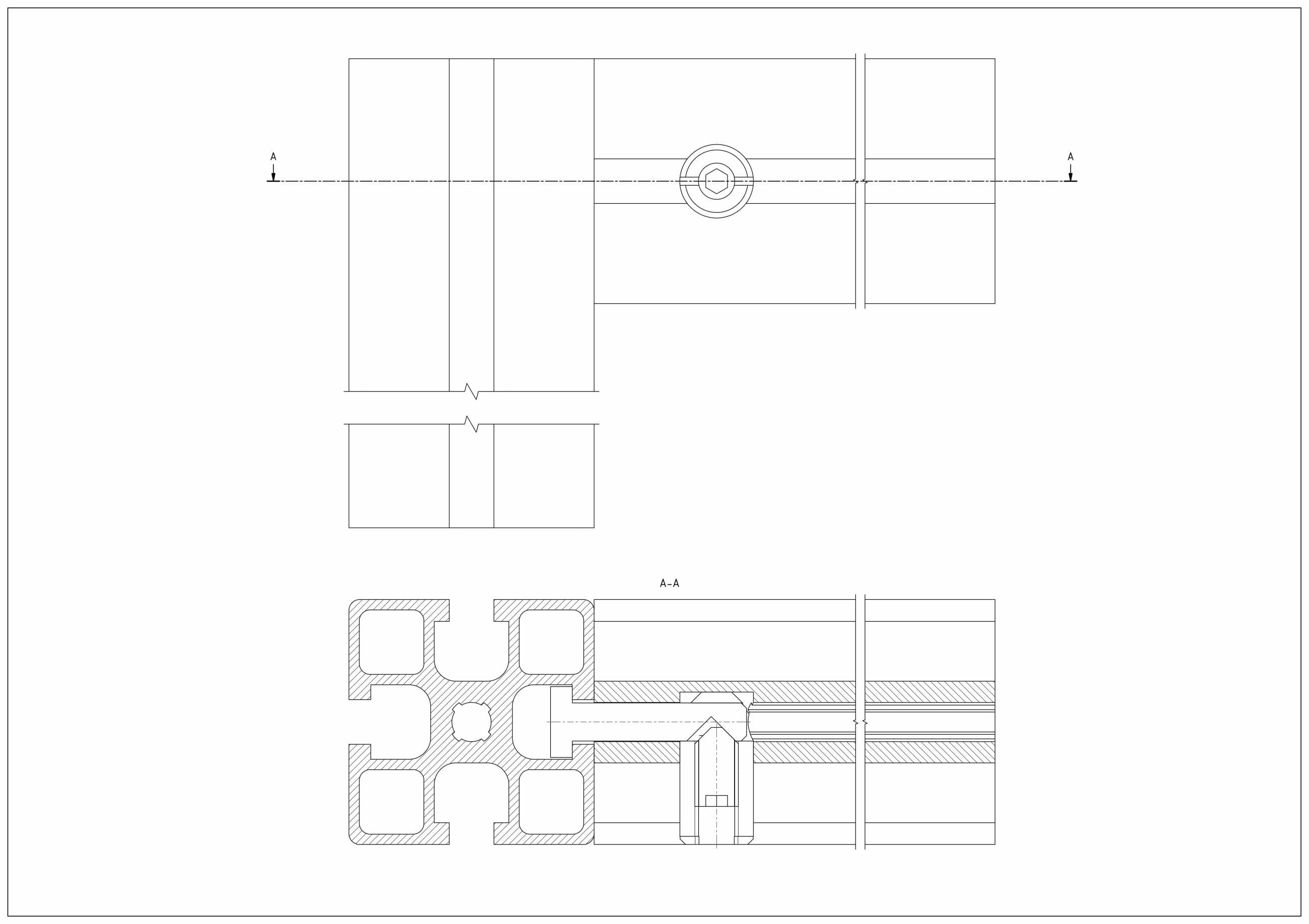

K vytvoření spojení je třeba udělat otvor pro objímku s vnitřním závitem. Na druhý profil pro drážku namontujte trn s frézováním, který se zasune do vyvrtaného profilu podél jeho osy tak, aby frézování na trnu bylo v ose závitového pouzdra. Spojení se uskuteční utažením závrtného šroubu, která posouvá čep směrem k objímce.
Nástroje a komponenty na montáž
| Modul | Potřebné nástroje | Montážní prvky |
|---|---|---|
| M40 R8 | Stopková fréza D = 13,5 mm (volitelný stupňovitý vrták D = 13,5 x 8,5 mm); Imbusový klíč | 311500 |
| 311500ESD | ||
| M40-I R8 | rychlospojka použitelná pouze do lehké řady, ale s převrtáním otvoru pro dřík | 311500 |
| 311500ESD | ||
| M40 R10 | Vrták D = 17 mm, imbusový klíč | 311600 |
| 311601 | ||
| 311690 | ||
| M45 R8 | Stopková fréza D = 13,5 mm (volitelný stupňovitý vrták D = 13,5 x 8,5 mm); Imbusový klíč | 311400 |
| 311400ESD | ||
| M45 R10 | Vrták D = 17 mm, imbusový klíč | 311600 |
| 311601 | ||
| 311690 | ||
| M50 R10 | Vrták D = 17 mm, imbusový klíč | 311600 |
| 311601 | ||
| 311690 |
