Typy spojení profilů

Různé metody spojování systému konstrukčních hliníkových profilů ...

Spojení s dlouhým šroubem

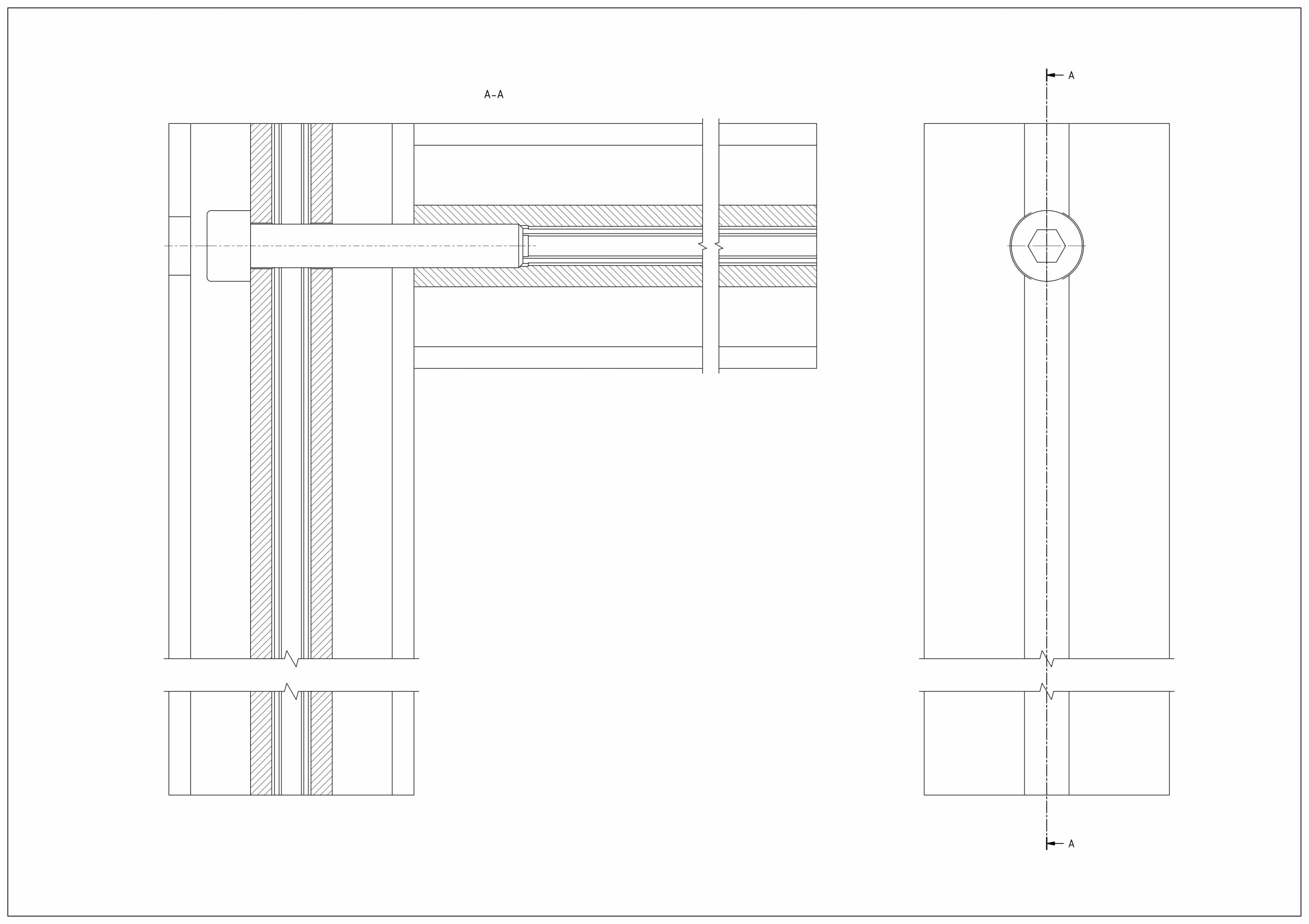

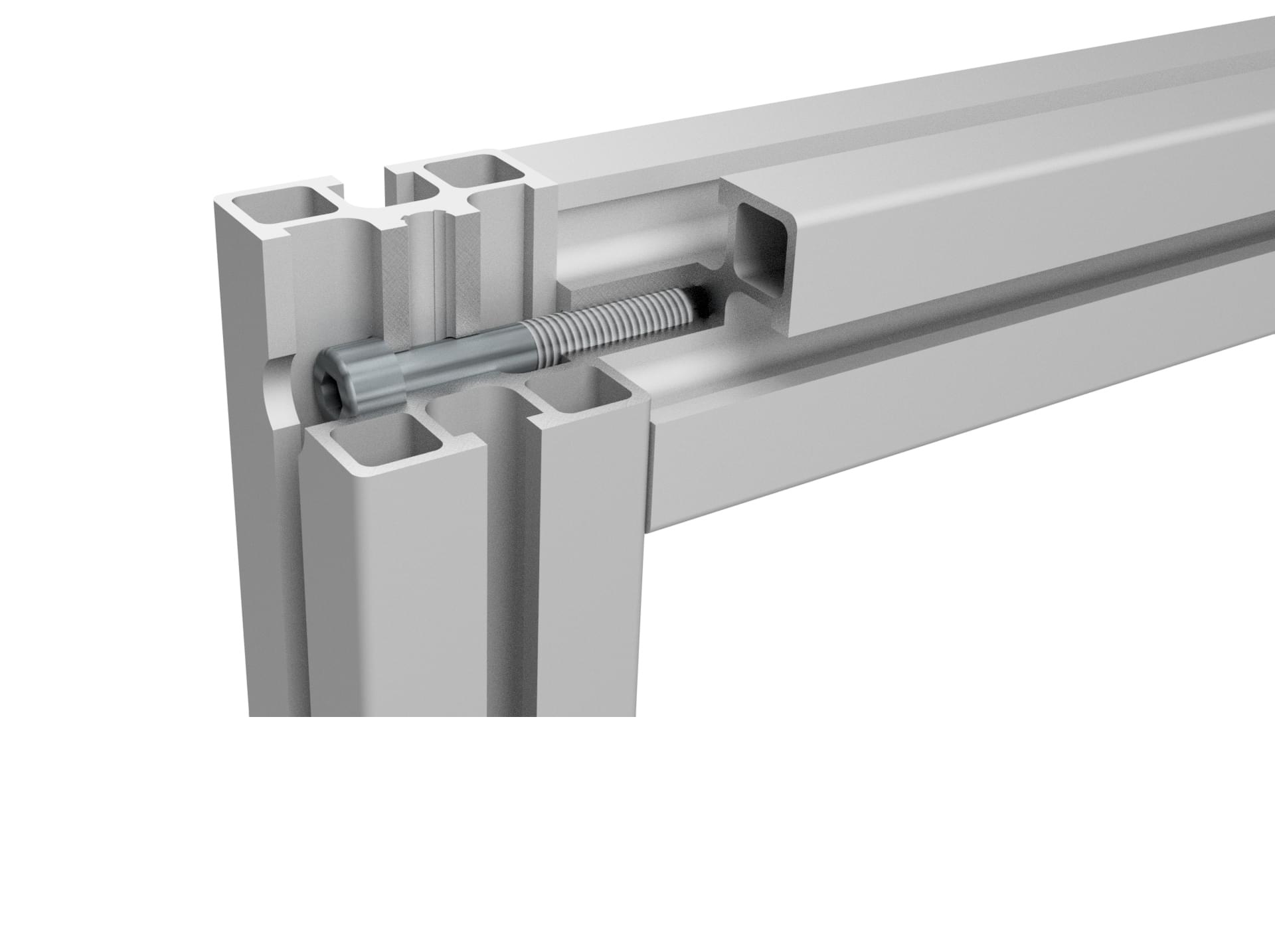

Jedná se o spojení, při kterém je hlava imbusového šroubu v drážce vzdálené od spojovaného profilu. Dlouhé šroubové spojení je velmi populární metoda. Výhodou tohoto řešení je především snadná montáž a tuhost spojení. V případě modulu 45 s 8 mm drážkou uděláme otvor stupňovitým vrtákem s průměrem D = 8,5 mm s prohlubní pro hlavu šroubu D = 13,5 mm, zatímco v druhém profilu uděláme závit M8. Při vrtání do profilu s hladkou stěnou se doporučuje udělat otvor o průměru 13,5 mm, který umožní použití záslepky.

Nástroje a komponenty na montáž

Modul Potřebné nástroje Montážní prvky
M20 R5 Stupňovitý vrták D = 9x5,5 mm; závitník na M5; Imbusový klíč 200525.1
M30 R6 Stupňovitý vrták D = 11x6,5 mm; závitník na M6; Imbusový klíč 200630.1
M40 R8 Stupňovitý vrták D = 13,5x8,5 mm; závitník na M8; Imbusový klíč 200840.1
M40 R10 Stupňovitý vrták D = 13,5x8,5 mm; závitník na M8; Imbusový klíč 200840.1
M45 R8 Stupňovitý vrták D = 13,5x8,5 mm; závitník na M8; Imbusový klíč 200850.1
M50 R10 Stupňovitý vrták D = 18,5x12,5 mm; závitník na M12; Imbusový klíč 201250.1
