Poziční spojka

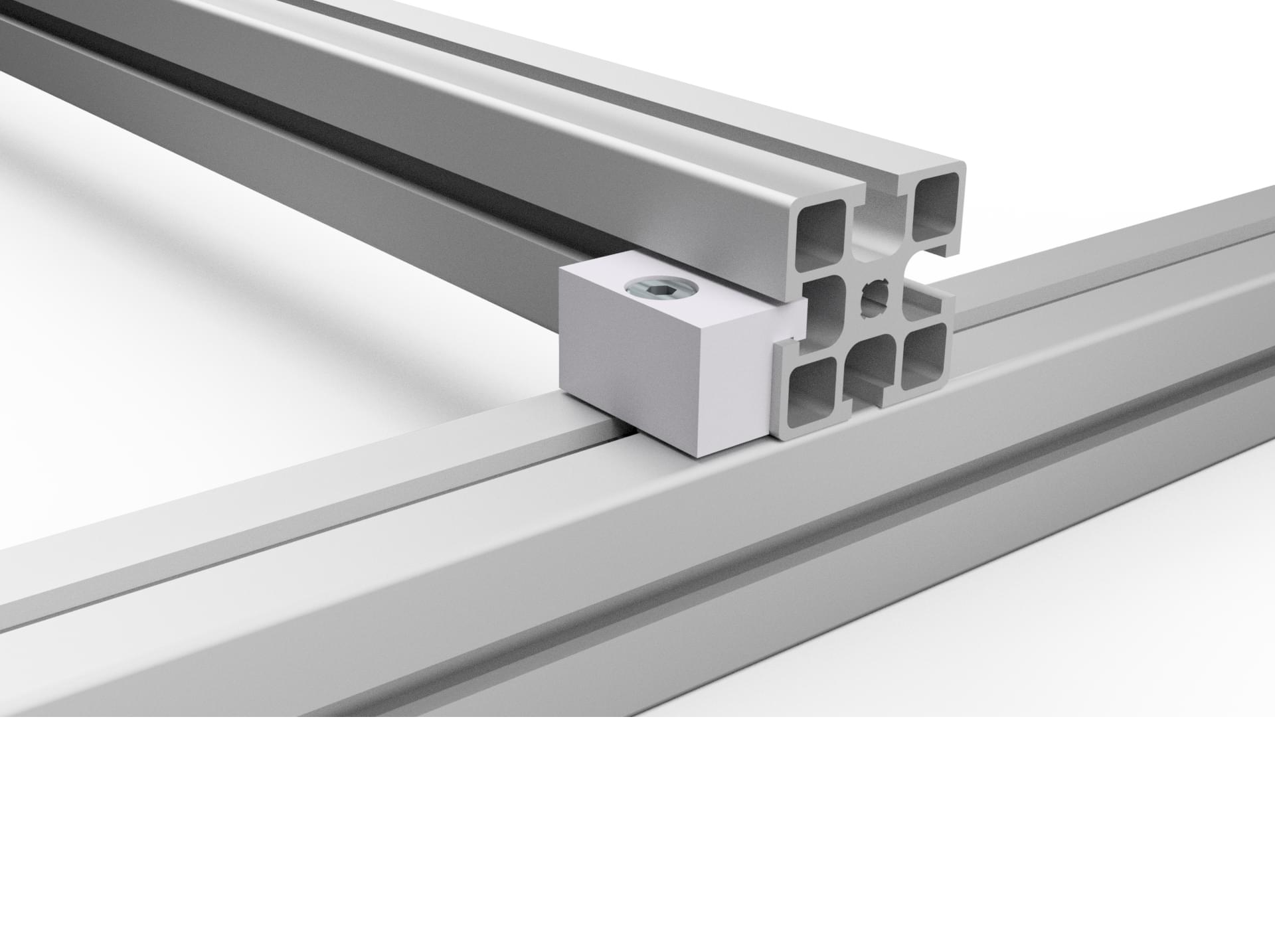

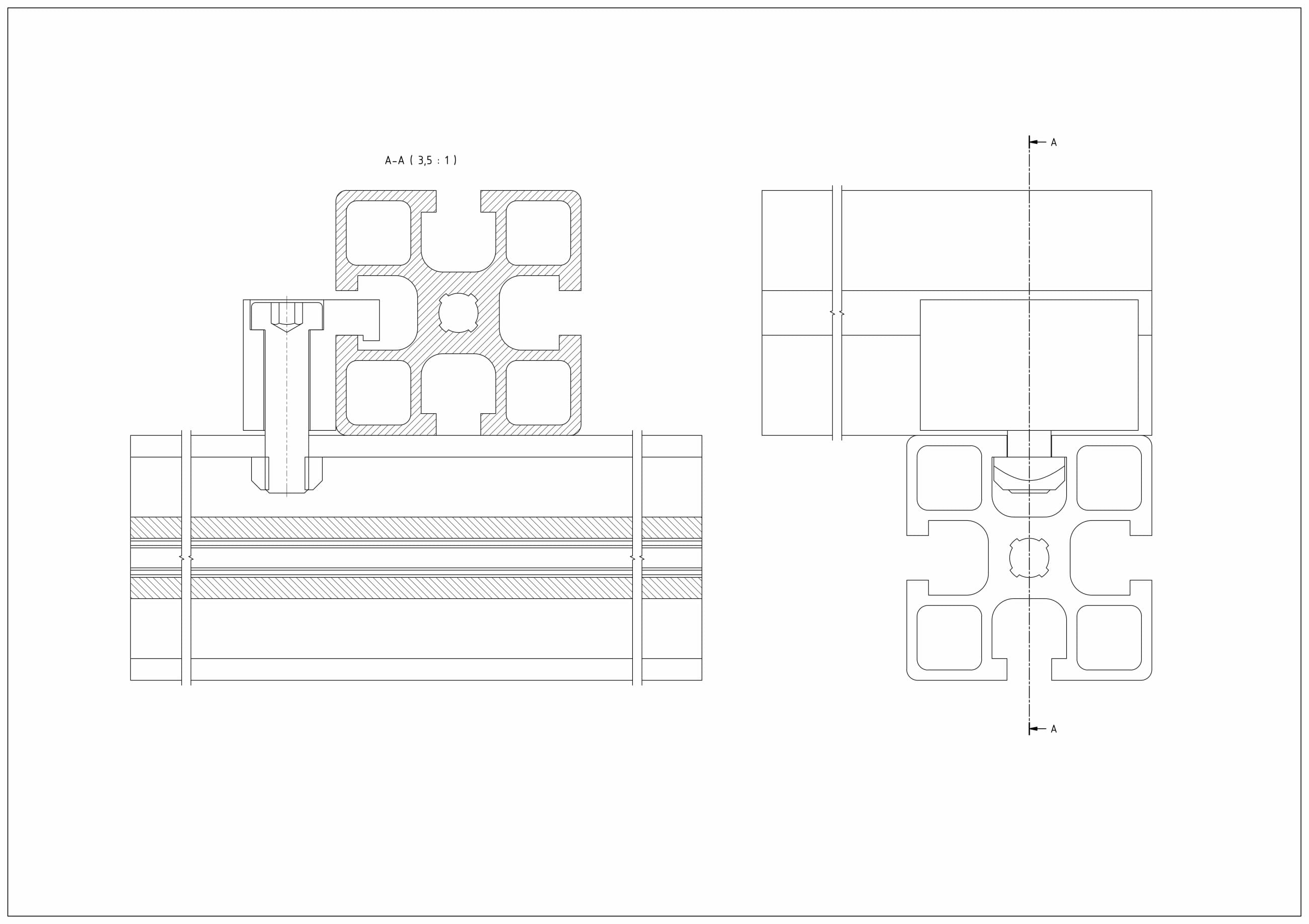

Poziční spojka je prvek, který umožňuje rychlou změnu polohy namontovaných prvků pouze pomocí jednoho šroubu. Poziční spojka je dodávána ve formě hliníkové kostky s vhodně frézovaným zubem, který slouží jako svorka. Hlavními výhodami poziční spojky jsou rychlá montáž a možnost nastavení úhlu. Prvek se používá především v konstrukcích, které vyžadují časté změny polohy pomocí úhlového nastavení.

Nástroje a komponenty na montáž

Modul Potřebné nástroje Montážní prvky
Číslo Šroub Matice Počet
M30 R6 Imbusový klíč 323047 200616 210662 1
M40 R8 Imbusový klíč 324047 200825 210482 1
M45 R8 Imbusový klíč 324547 200830 210802 1
