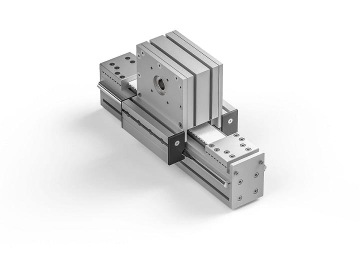

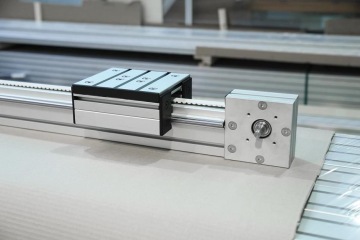

Lineární vedení
s ozubeným řemenem
Polohovací systém určený pro požadavek extrémně dynamického pohybu v krátkém časovém cyklu. Používá se pro přenos velkých sil.
Velikostní řada 12
- chromované kalené broušené tyče d = 12 mm
- vodící kladka d = 35 mm (statické / dynamické zatížení 5 000 / 8 300 N)
- dvoje provedení vozíků: ruční / s napínákem (zatížení axiální / radiální 2 000 / 3 000 N)
- šíře ozubeného řemenu: 16AT10 - tažná síla max. 2 190 N, mez pevnosti 7 480 N
- šíře ozubeného řemenu: 50AT10 - tažná síla max. 8 050 N, mez pevnosti 27 400 N
- centrické, excentrické čepy - vymezení předpětí
- krycí profily a krytky se stěrači tyčí integrované na vozících
Velikostní řada 20
- chromované kalené broušené tyče d = 20 mm
- vodící kladka d = 72 mm (statické / dynamické zatížení 16 800 / 29 500 N)
- provedení vozíků (dle konstrukce na míru): ruční / s napínákem (zatížení axiální / radiální 6 000 / 9 000 N)
- maximální délka zdvihu: 20 metrů – závisí na zatížení a konstrukci
- šíře ozubeného řemenu 50 mm: 50AT10 - tažná síla max. 8 050 N, mez pevnosti 27 400 N
- centrické, excentrické čepy - vymezení předpětí
Lineární vedení s centrálním pohonem
- chromované kalené broušené tyče d = 12 mm
- vodící kladka d = 35 mm (stat. / dynam. zatížení 5 000 / 8 300 N)
- šíře ozubeného řemenu: 16AT10 - tažná síla max. 2190 N, mez pevnosti 7 480 N)
- šíře ozubeného řemenu: 50AT10 - tažná síla max. 8 050 N, mez pevnosti 27 400 N)
- zatížení kladky axiální / radiální 2 000 / 3 000 N, max. moment 120 Nm

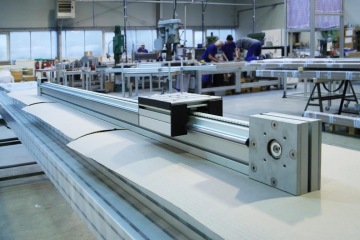

Galerie
