Typy spojení profilů
Různé metody spojování systému konstrukčních hliníkových profilů ...

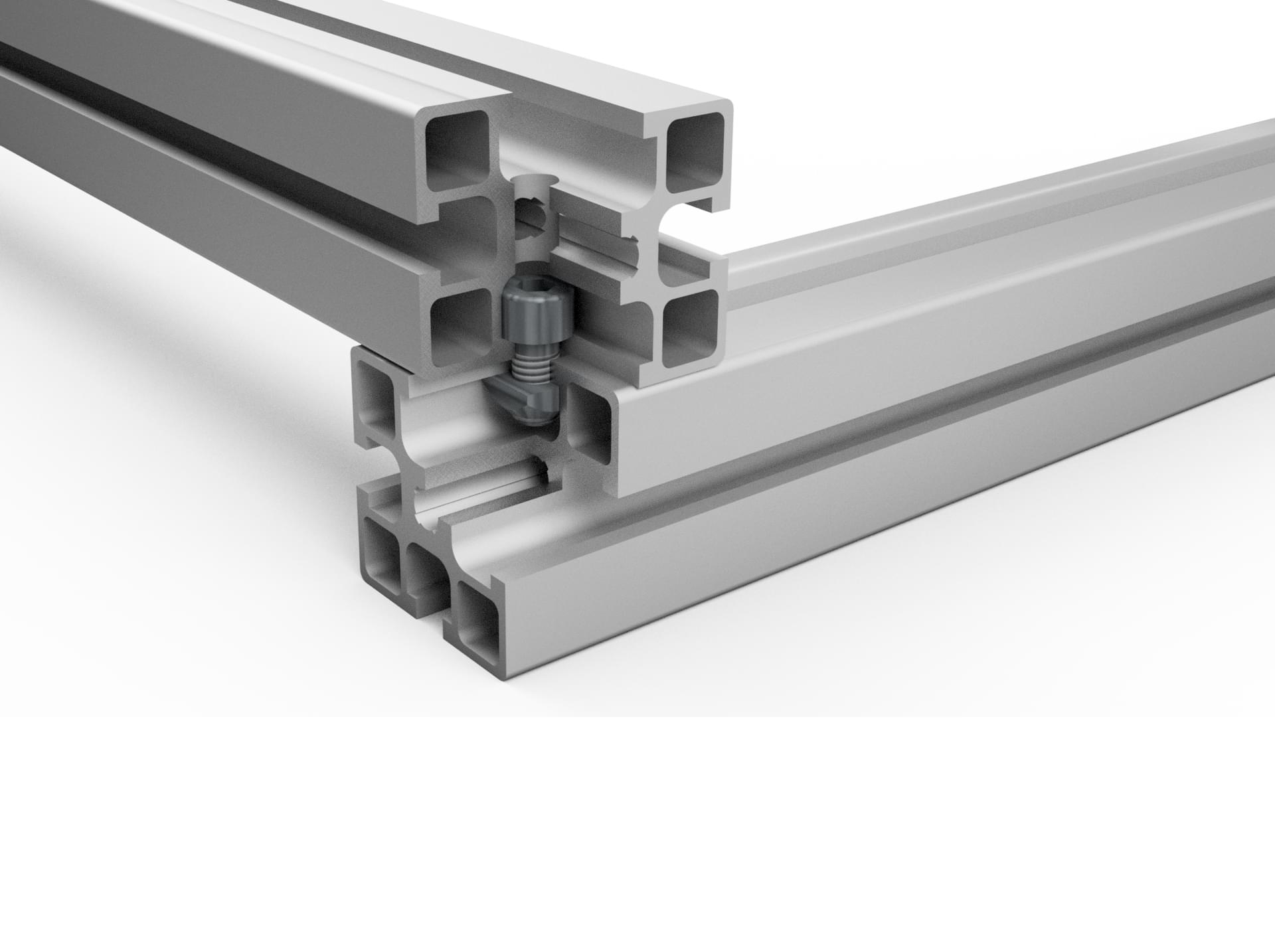

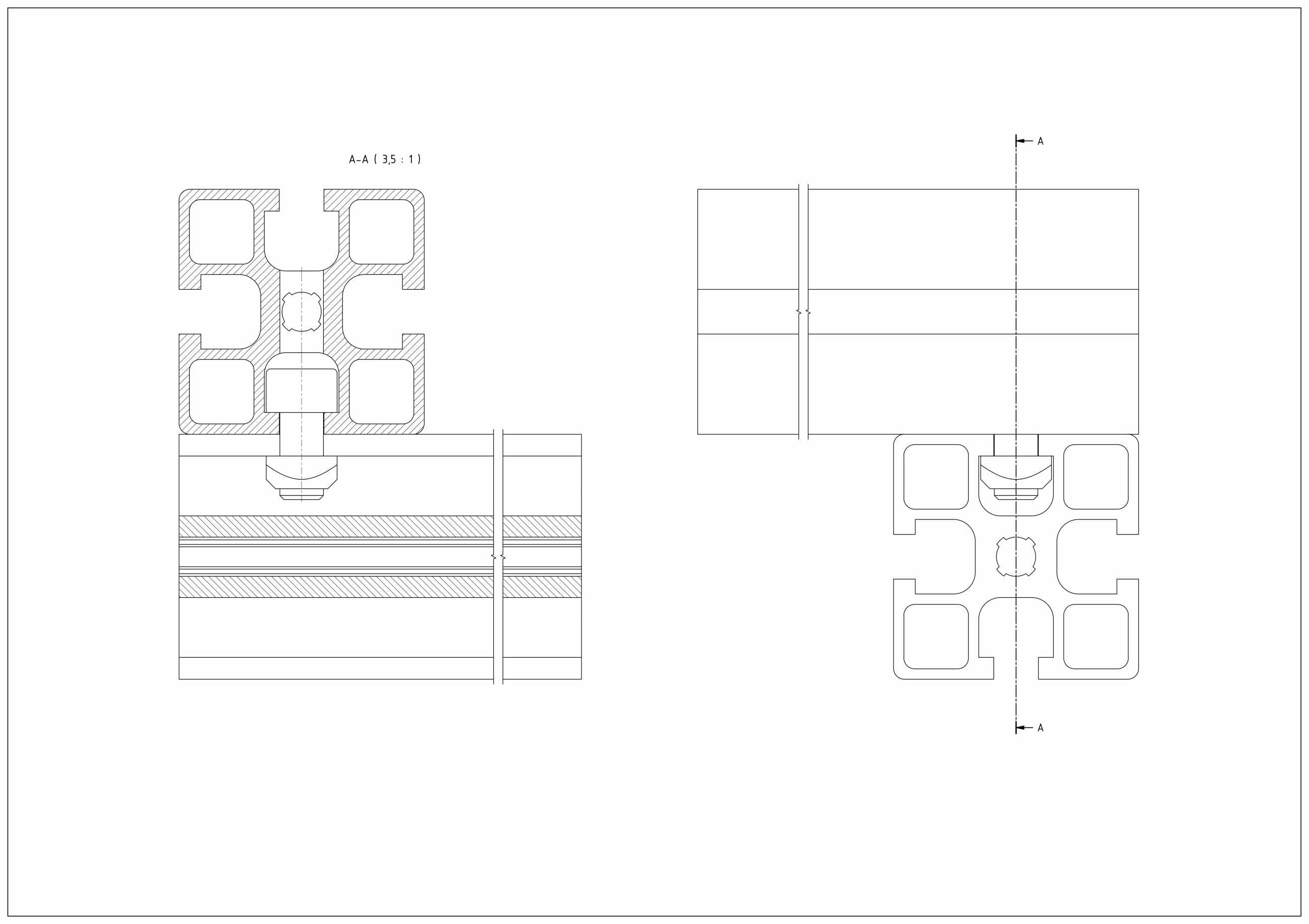

Krátký šroub + matice
Spojení krátkého šroubu s maticí umožňuje instalaci profilů zepředu. Spojení se skládá z matice příslušné pro daný profilový modul a imbusového šroubu. K vytvoření spojení je třeba vytvořit průchozí otvor pro imbusový klíč. Ujistěte se, že je šroub dostatečně dlouhý, aby se jeho konec nedotýkal spodní části drážky, aby byla zajištěna správná montáž. Tento typ spojení se často používá pro posuvné prvky. Díky snadnému přístupu k šroubu a velmi hladkému posouvání profilů na tvrdém eloxovaném povrchu je nastavení polohy prvku mnohem efektivnější než v případě rychloupínacího spojení. Spojení umožňuje i montáž prvků v libovolném úhlu.
Nástroje a komponenty na montáž
| Modul | Potřebné nástroje | Montážní prvky |
|---|---|---|
| M20 R5 | Vrták D = 5 mm, imbusový klíč | 200508.3 + 211252 |
| M30 R6 | Vrták D = 6 mm, imbusový klíč | 200612.1 + 210652 |
| 200612.1 + 210650 | ||
| M30 R8 D5.5 | Vrták D = 6 mm, imbusový klíč | 200610.2+210036 |
| 200610.2+210609 | ||
| M30 R8 D7.3 | Vrták D = 6 mm, imbusový klíč | 200610.2+210036 |
| 200610.2+210609 | ||
| M40 R8 | Vrták D = 7,3 mm, imbusový klíč | 200816 + 210482 |
| M40-I R8 | Vrták D = 7,3 mm, imbusový klíč | 200816.3 + 210482 |
| 200816.3 + 210208 | ||
| M40 R10 | Vrták D = 7,3 mm, imbusový klíč | 200816.2 + 210082 |
| 200816.2 + 210080 | ||
| M45 R8 | Vrták D = 7,3 mm, imbusový klíč | 200816.1 + 210802 |
| 200816.1 + 210800 | ||
| M45 R10 | Vrták D = 7,3 mm, imbusový klíč | 200816.2 + 210082 |
| 200816.2 + 210080 | ||
| M50 R10 | Vrták D = 7,3 mm, imbusový klíč | 200816.2 + 210082 |
| 200816.2 + 210080 |
