Поддонная транспортная система

Поддонная транспортная система

Предназначена для межоперационного транспорта на монтажных линиях

Межоперационный транспорт на монтажных линиях

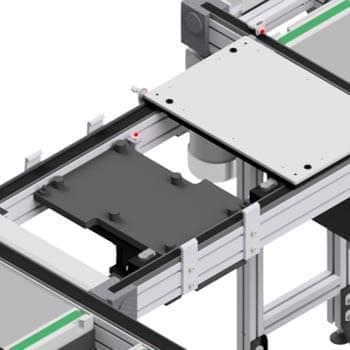

Сборная деталь транспортируется на носителе по двух плоских, параллельно движущихся, лентах конвейера. В отдельных технологических шагах, носитель может с деталью остановиться, с высокой точностью, причём ленты под носителем проскальзивают, носители между собой не имеют сигнализацию положения, (движутся независимо друг от друга).

Межоперационный транспорт
на монтажных линиях
Свойства системы
сковорода

Свойства системы


  • перед каждой технологической операцией, возможно расставить, в очередь несколько носителей, таким образом, создать выравнивающую, резерв для покрытия неравномерности технологического цикла

  • лёгкое изменение формы сборочной линии или интеграция нового рабочего места в существующую линию

  • использование существующих частей конвейерной системы, при переходе на новое производство

  • обменом носителей, возникает возможность монтировать на одной линии, по типу похожие изделия

  • каждый носитель, в своей собственной памяти, может хранить данные с различных технологических операций и на основе этих информаций, например, отсортировать дефектные детали, после ремонта возвращать, одновременно монтировать, по типу похожие изделия, или технологический поток разветвлять

  • отдельные участки системы PTS могут постепенно дополняться одноцелевыми устройствами, таким образом, возникнет полностью автоматическое производство

  • Благодаря флексибильности транспортной системы, каждая монтажная линия приспособлена конкретным требованиям для данного применения

Основные параметры


размер носителя от

максимального веса носителя до размера 400x400

скорость конвейерной ленты

длина ленточного конвейера*

максимальная нагрузка конвейера

максимальная нагрузка станции индексации

240x240 mm

30 kg

9-12-15-18 m/min

0,4 - 20 m

250 kg

30 000 N


размер носителя до

максимального веса носителя над размер 400x400

скорость конвейерной ленты

640x640 mm

50 kg

9-12-15-18 m/min

длина ленточного конвейера*

максимальная нагрузка конвейера

максимальная нагрузка станции индексации

0,4 - 20 m

250 kg

30 000 N

* конвейеры возможно расставлять за себой в составы

Примеры распределения

Линейная монтажная линия


Носитель, после прохождения всей трассы и удаления готового изделия с носителя, с помощью подъемника и нижнего конвейера, возвращается снова на начало монтажа.

Линейная монтажная линия
Круговая монтажная линия

Круговая монтажная линия


Четырьмя конвейерами и четырьмя передвижными станциями, образуется кольцо, в котором последовательно последуют отдельные технологические операции.

Круговая монтажная линия с параллельными монтажными ветвями


Такое расположение имеет некоторые дополнительные возможности, по сравнению с обычной круговой монтажной линией: ремонтировать или отсортировать дефектные детали, или на линии может циркулировать несколько видов изделий, которые имеют остановки в различных ветвях.

Круговая монтажная линия с параллельными монтажными ветвями
